1. نظرة عامة على المنتج

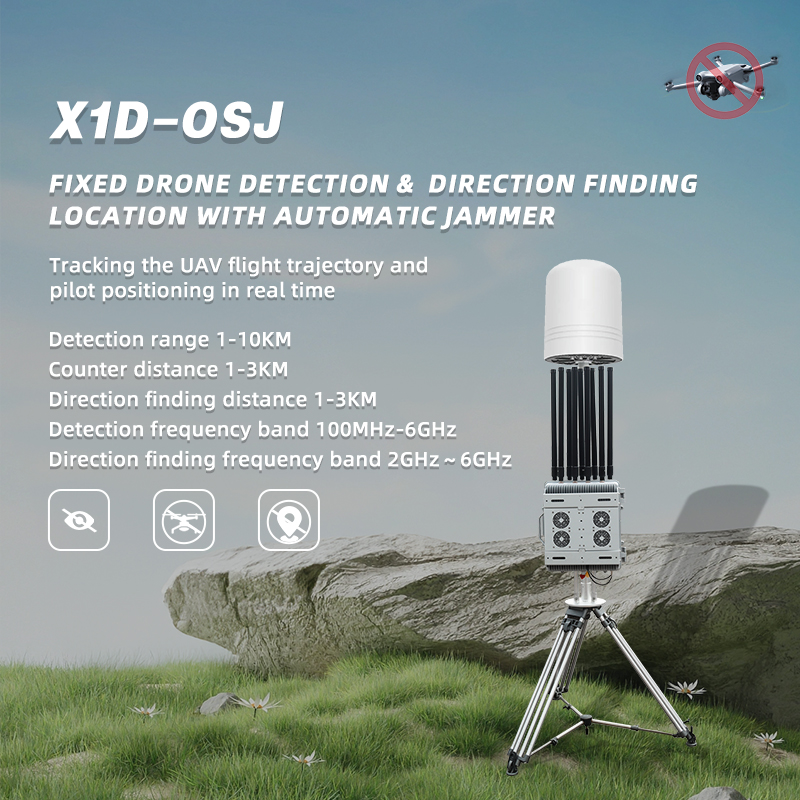

X1D-OSJ عبارة عن كاشف طيار مع إنذار اقتحام الطائرات بدون طيار ، تحديد الهوية ، تحديد الاتجاه وقدرات موقع الشبكات. يكتشف جهاز إشارة واحد ويجد اتجاه الطائرات بدون طيار. شبكة XLDS متعددة لتحديد موقع الطائرات بدون طيار عبر خوارزمية TDOA (الفرق الزمني للوصول). لا تنبعث منها أي إشارة تجعلها خالية من التداخل ومناسبة للبيئة الحضرية.

2. تكوين المنتج

يتكون هذا المنتج بشكل أساسي من مضيف الجهاز ، ومحول الطاقة ، وكابلات الشبكة ، وموجه ، وقوس ، وخمس أجزاء ، كما هو موضح في الجدول أدناه:

1. ميزات المنتج

1. تحديد موقع الطائرات بدون طيار ： شبكة XLDS متعددة لتحديد موقع الطائرات بدون طيار.

2. اكتشاف D irection: يمكن لمحطة واحدة أن توفر العثور على الاتجاه للطائرة بدون طيار المستهدفة ، وتعرض الخريطة الإلكترونية معلومات السمت في الوقت الفعلي. يمكن أن يكتشف في وقت واحد ما لا يقل عن 3 طائرات بدون طيار.

3. المسح الطيفي: 100 ميجا هرتز ~ 6 جيجا هرتز المسح الطيفي ، ودعم عرض الطيف وأراضي الشلال.

4. تحديد الإشارة غير الطبيعية: يمكن للنظام تحديد الإشارات غير الطبيعية بناءً على نتائج مسح الطيف وعرضها في القائمة لمساعدة موظفي الأمن في التعامل مع الإشارات غير الطبيعية.

5. إنذار التسلل: عندما يكتشف الجهاز اقتحام طائرة بدون طيار ، سيبدو أو يضيء إنذارًا.

6. الكشف وربط التشويش: يمكن أن يربط أجهزة التشويش أو الخداع للتعامل مع الأهداف.

7. شبكات المقياس: النشر المستند إلى شبكة الدعم لأجهزة متعددة لتلبية التغطية على نطاق واسع.

8. تشغيل المسار: يدعم تشغيل مسار طيران الطائرات بدون طيار ، ومساعدة أفراد الأمن في تحليل بيانات طيران الطائرات بدون طيار التاريخية.

9. سجل الكشف: يمكن أن تحتفظ قائمة سجلات الكشف بسجلات الكشف التاريخي ، بما في ذلك المعلومات متعددة الأبعاد مثل الرقم التسلسلي للطائرات بدون طيار ، والنموذج ، والتردد ، وما إلى ذلك.

10. الخريطة الإلكترونية: تبديل الخرائط الإلكترونية ، بما في ذلك AMAP و Baidu و Google (غير متصل).

11. واجهة API القياسية: يحتوي الجهاز على واجهة API يمكنها تحميل البيانات على نظام محدد.

12. التصميم المتكامل: تعتمد المعدات تصميمًا متكاملًا ، يسهل تثبيته.

13. رقم	مشروع	المعلمة	ملاحظات
    1	نطاق تردد الكشف	70MHz ～ 6GHz
    2	مسافة الكشف	3～ 8كم
    3	عدد أهداف الكشف	≥ 35 طفرات	في أثناء
    4	وضع الكشف	360 ° الكشف السلبي
    5	الاتجاه العثور على نطاق التردد	2GHz ～ 6GHz
    6	اتجاه إيجاد المسافة	≥3 كم
    7	عدد أهداف العثور على الاتجاه	لا تقل عن 3 طفرات	في أثناء
    8	دقة الاتجاه	～ 10 °
    9	معدل تحديث DF	10-30 مرات/دقيقة
    10	دقة تحديد المواقع	≤20M
    11	عدد مسارات تحديد المواقع	≥5 طفرات	في أثناء
    12	فحص الطيف	100MHz ～ 6GHz
    13	اكتشاف وتحديد نماذج الطائرات بدون طيار	العلامات التجارية الشائعة للطائرات بدون طيار مثل DJI و Autel و Fimi و Dahua و Yuneec ، وكذلك معظم النماذج المنتجة محليًا مثل تجول واي فاي في السوق

    جامر بدون طيار:

14. قناة	تردد العمل		طاقة الإخراج (± 1.5dbm)
    5.8g	5725-5850MHz		47DBM （50W）
    5.2g	5150-5300MHz		47DBM （50W）
    2.4 جم	2400-2500MHz		50DBM （100W）
    GPS L1	1550-1620MHz		47DBM （50W）
    GPS L2	1170-1280MHz		47DBM （50W）
    FPV	840-930MHz		50DBM （100W）
    FPV	700-840MHz		47DBM （50W）
    433MHz	420-450MHz		47DBM （50W）
    إجمالي 8 نطاق ، طاقة الإخراج: 500W
    استهلاك الطاقة: 1200W
    مزود الطاقة: AC220V ،   DC24-28V
    وزن المحرك الرئيسي: 35 كجم
    الحجم: 513 × 462 × 233 مم
    مع هوائي Omni 8pcs ،
    رقم وحدة التشويش:		8
    نظام التبريد:		نظام تبريد ذكي منهجي
    مصدر التشويش:		تكنولوجيا الضوضاء
    الرطوبة: 30 ٪ -95 ٪
    درجة حرارة التشغيل: -40 ℃ إلى +70 ℃
    نطاق التشويش Omni: 1km - 3km ، وفقًا لكثافة الإشارة لشبكة الهاتف المحمول
