| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-15CPA
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

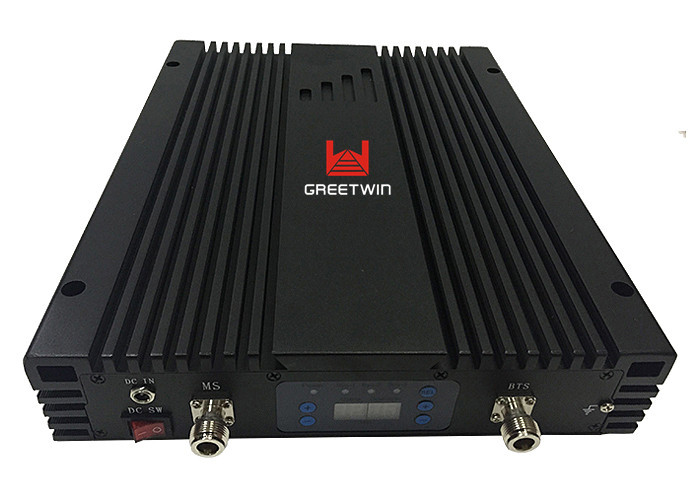

15dBm Mobile Signal Repeater Triple Band Amplifier GSM 850 AWS1700
لوحة العرض الرقمية ، إعداد الوضع الذكي
تسمى الوظيفة الذكية والتي يمكن تنشيطها عبر لوحة العرض الرقمية.
يمكن للمستخدمين اختيار نظام الكسب والعمل عن طريق لوحة LED الرقمية.
اضبط المعلمات التقنية بشكل بسيط وفعال ، وهذا أسهل من DIP Switch.
وصف:
حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات السقوط / التوقف.
يعمل المكرر على تحسين إشارات الجوال دون أي تأثير سلبي على صحة الإنسان.
تخلص من المكالمات التي تم إسقاطها وقم بزيادة سرعات البيانات باستخدام معزز الإشارة.
تعد سلسلة مكرر إشارة النطاق الثلاثي الداخلية (معزز إشارة الهاتف الخلوي) حلاً مثاليًا لثلاثة أنظمة لاسلكية في الشركات الصغيرة / المتوسطة والمستخدمين المنزليين الذين يتطلعون إلى تعزيز الاتصال اللاسلكي الداخلي.يتم توصيله عبر كبل متحد المحور إلى Donor Antenna وهوائي الخدمة ، ويتم وضع Donor Antenna خارج المبنى حيث يسهل الوصول إلى إشارة BTS ، ويتم وضع هوائي الخدمة في المبنى حيث يمكنه تمديد التغطية الراديوية إلى المنطقة العمياء.والتحكم التلقائي في الكسب (AGC) لتجنب زيادة التشبع المعزز ، وبالتالي الحفاظ على جودة صوت عالية وتجنب إضافة التداخل إلى الشبكة.مع تصميم جيد المظهر وصغير الحجم يجعلها جذابة أيضًا.إلى جانب ذلك ، فإن ميزة التثبيت السهلة هي أيضًا للعملاء الأفراد لتثبيت المعزز بأنفسهم ، ولا يحتاج إلى الكثير من المعرفة المهنية والأداة.
سمات:
1. حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات الانقطاع / التوقف.
2. الحجم الصغير ، انخفاض استهلاك الطاقة ،
3. سهل التركيب ، غطاء رائع.
4. توسيع وتمديد إشارة المحطة القاعدية.
5. تحسين جودة الإشارة والمصدر
6. تغطية حوالي 500 ~ 3000m⊃2; بدون كتلة أو عائق.
7. تصميم خطي عالي ، تصميم وظيفة ALC ، تدخل منخفض في BTS.
8. دعم أي أجهزة خلوية (الصوت والبيانات والفيديو)
9. واسعة النطاق إشارة الداعم ، أو تخصيص الداعم الفرقة الانتقائية.
10. دعم ثلاثة أنظمة لاسلكية
11. إطالة عمر بطارية الهاتف.(لا يحتاج هاتفك إلى إخراج قدر كبير من الطاقة بسبب الاستقبال المحسن.)
| ليد اشارة | لون أخضر | طبيعي |
| عن | مشكلة طاقة التيار المستمر | |
| الصمام الإنذار | لون أخضر | Sys-1 أو Sys-2 أو Sys-3 ، تعمل في الخطية |
| Red | هناك إشارة إدخال قوية أو تذبذب ذاتي شديد. انتبه: مستوى إشارة الإدخال مرتفع جدًا أو أن مساحة هوائي المتبرع وهوائي الخدمة غير كافيين.يرجى ضبط الكسب ، إذا كان الضوء الأحمر لا يزال قيد التشغيل ، فهذا يعني قبول هوائي متبرع أو تداخل قوي ، فيرجى ضبط مكان هوائي المتبرع. | |
| عن | ينهار المكرر ، يرجى إعادة توصيله والتحقق مما إذا كان مؤشر الإنذار يتحول إلى اللون الأحمر ، إذا كان كذلك ، فيرجى اتخاذ تدابير للحفاظ على إنذار LED باللون الأخضر ؛إذا استمر ، فهذا يعني انقطاع التيار الكهربائي. | |
| Uplink MGC الهابطة MGC | ستظهر لوحة العرض الرقمية الكسب في الوقت الفعلي ، '+ ' زيادة الكسب ، '- ' تقليل الكسب. | |
| حدد النظام | حدد الأنظمة المختلفة عند الحاجة ، (فقط للمكرر ثنائي النطاق ، ثلاثي الموجات ، رباعي الموجات أو مكرر بخمس نطاقات.) | |
طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، Shop.etc.
تخصيص.
نموذج:
GW-10CPA ، 10 ديسيبل
GW-15CPA ، 15 ديسيبل ميلي واط
GW-20CPA ، 20 ديسيبل
GW-23CPA ، 23 ديسيبل
GW-27CPA ، 27 ديسيبل
GW-30CPA ، 30 ديسيبل
| نطاق الترددات | الإرسال | الهابطة | |||
| GSM850 + PCS1900 + AWS1700 | 824 - 849/1850 - 1910 / 1710 - 1755 ميجا هرتز | 869 - 894/1930 - 1990 / 2110 - 2155 ميجا هرتز | |||
| الأعلى.يكسب | 60 ديسيبل | 65 ديسيبل | |||
| الأعلى.انتاج الطاقة | 12 ديسيبل | 15 ديسيبل | |||
| عرض النطاق | نطاق عريض | ||||
| التحكم اليدوي في الكسب | خطوة 31dB / 1dB | ||||
| السيطرة التلقائية | > 30 ديسيبل | ||||
| تموج في النطاق | ≤ 8 ديسيبل | ||||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||||
| VSWR | 2.0 | ||||
| منتجات التحويل البيني | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| تأخير الوقت | ≤ 1.5 ميكرو ثانية | ||||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||||
| MTBF | > 50000 ساعة | ||||
| معاوقة | 50 أوم | ||||
| مزود الطاقة | تيار متردد 90-264 فولت ، تيار مستمر 10 فولت / 6 أمبير | ||||
| ليد اشارة | مؤشر الطاقة | ||||
| LED إنذار | Red | تذبذب ذاتي أو إشارة دخل قوية | |||
| لون أخضر | طبيعي | ||||
| المواصفات الميكانيكية | |||||
| موصل RF | N- أنثى | ||||
| يُحوّل | مفتاح التشغيل | ||||
| تبريد | المبرد الحراري للتبريد | ||||
| رطوبة | <90٪ | ||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 55 درجة مئوية | ||||
| ظروف البيئة | IP40 | ||||
| نوع التثبيت | التثبيت على الحائط | ||||
| بحجم | 268 مم * 58 مم * 239 مم | ||||
| وزن | <5.0 كجم | ||||
نطاق تردد الدعم:
| نطاق الترددات | الإرسال | الهابطة |
| GSM900 + DCS1800 + WCDMA | 890 - 915/1710 - 1785 / 1920 - 1980 ميجا هرتز | 935-960 / 1805-1880 / 2110 - 2170 ميجا هرتز |
| EGSM900 + DCS1800 + WCDMA | 880 - 915/1710 - 1785 / 1920 - 1980 ميجا هرتز | 925-960 / 1805-1880 / 2110 - 2170 ميجا هرتز |
| EGSM900 + DCS1800 + LTE2600 | 880 - 915/1710 - 1785 / 2500-2570 ميجا هرتز | 925-960 / 1805-1880 / 2620 - 2690 ميجا هرتز |
| GSM900 + DCS1800 + LTE2600 | 890 - 915/1710 - 1785 / 2500-2570 ميجا هرتز | 935-960 / 1805-1880 / 2620 - 2690 ميجا هرتز |
| EGSM900 + WCDMA + LTE2600 | 880 - 915/1920 - 1980 / 2500-2570 ميجا هرتز | 925 - 960/2110 - 2170 / 2620 - 2690 ميجا هرتز |
| GSM900 + WCDMA + LTE2600 | 890 - 915/1920 - 1980 / 2500-2570 ميجا هرتز | 935 - 960/2110 - 2170 / 2620 - 2690 ميجا هرتز |
| GSM850 + PCS1900 + AWS1700 | 824 - 849/1850 - 1910 / 1710 - 1755 ميجا هرتز | 869 - 894/1930 - 1990 / 2110 - 2155 ميجا هرتز |
| GSM850 + PCS1900 + LTE2600 | 824 - 849/1850 - 1910 / 2500-2570 ميجا هرتز | 869 - 894/1930 - 1990 / 2620 - 2690 ميجا هرتز |
| LTE700 (A / B) + PCS1900 + AWS1700 | 698-716/1850 - 1910 / 1710 - 1755 ميجا هرتز | 728-746 / 1930-1990 / 2110 - 2155 ميجا هرتز |
| LTE700 (C) + PCS1900 + AWS1700 | 777 - 787/1850 - 1910 / 1710 - 1755 ميجا هرتز | 746-756 / 1930-1990 / 2110 - 2155 ميجا هرتز |
| LTE700 (D) + PCS1900 + AWS1700 | 788 - 798/1850 - 1910 / 1710 - 1755 ميجا هرتز | 758-768 / 1930-1990 / 2110 - 2155 ميجا هرتز |
| DCS1800 + WCDMA + LTE2600 | 1710 - 1785/1920 - 1980 / 2500-2570 ميجا هرتز | 1805-1880 / 2110 - 2170 / 2620 - 2690 ميجا هرتز |
| LTE800 + GSM900 + DCS1800 | 832 - 862/890 - 915 / 1710 - 1785 ميجا هرتز | 791 - 821/935 - 960 / 1805-1880 ميجا هرتز |
| LTE800 + EGSM900 + DCS1800 | 832-862 / 880-915 1710 - 1785 ميجا هرتز | 791 - 821/925 - 960 / 1805-1880 ميجا هرتز |
| LTE800 + GSM900 + WCDMA | 832 - 862/890 - 915 / 1920 - 1980 ميجا هرتز | 791 - 821/935 - 960 / 2110 - 2170 ميجا هرتز |
| LTE800 + EGSM900 + WCDMA | 832-862 / 880-915 1920 - 1980 ميجا هرتز | 791 - 821/925 - 960 / 2110 - 2170 ميجا هرتز |
| LTE800 + GSM900 + LTE2600 | 832 - 862/890 - 915 / 2500-2570 ميجا هرتز | 791 - 821/935 - 960 / 2620 - 2690 ميجا هرتز |
| LTE800 + EGSM900 + LTE2600 | 832-862 / 880-915 / 2500-2570 ميجا هرتز | 791 - 821/925 - 960 / 2620 - 2690 ميجا هرتز |
| LTE800 + DCS1800 + LTE2600 | 832 - 862/1710 - 1785 / 2500-2570 ميجا هرتز | 791 - 821/1805-1880 / 2620 - 2690 ميجا هرتز |
| LTE800 + DCS1800 + WCDMA | 832 - 862/1710 - 1785 / 1920 - 1980 ميجا هرتز | 791 - 821/1805-1880 / 2110 - 2170 ميجا هرتز |
| LTE800 + WCDMA + LTE2600 | 832 - 862/1920 - 1980 / 2500-2570 ميجا هرتز | 791 - 821/2110 - 2170 / 2620 - 2690 ميجا هرتز |
مخطط التطبيق:
