| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، FCC ، ROHS
GW-20PAG
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

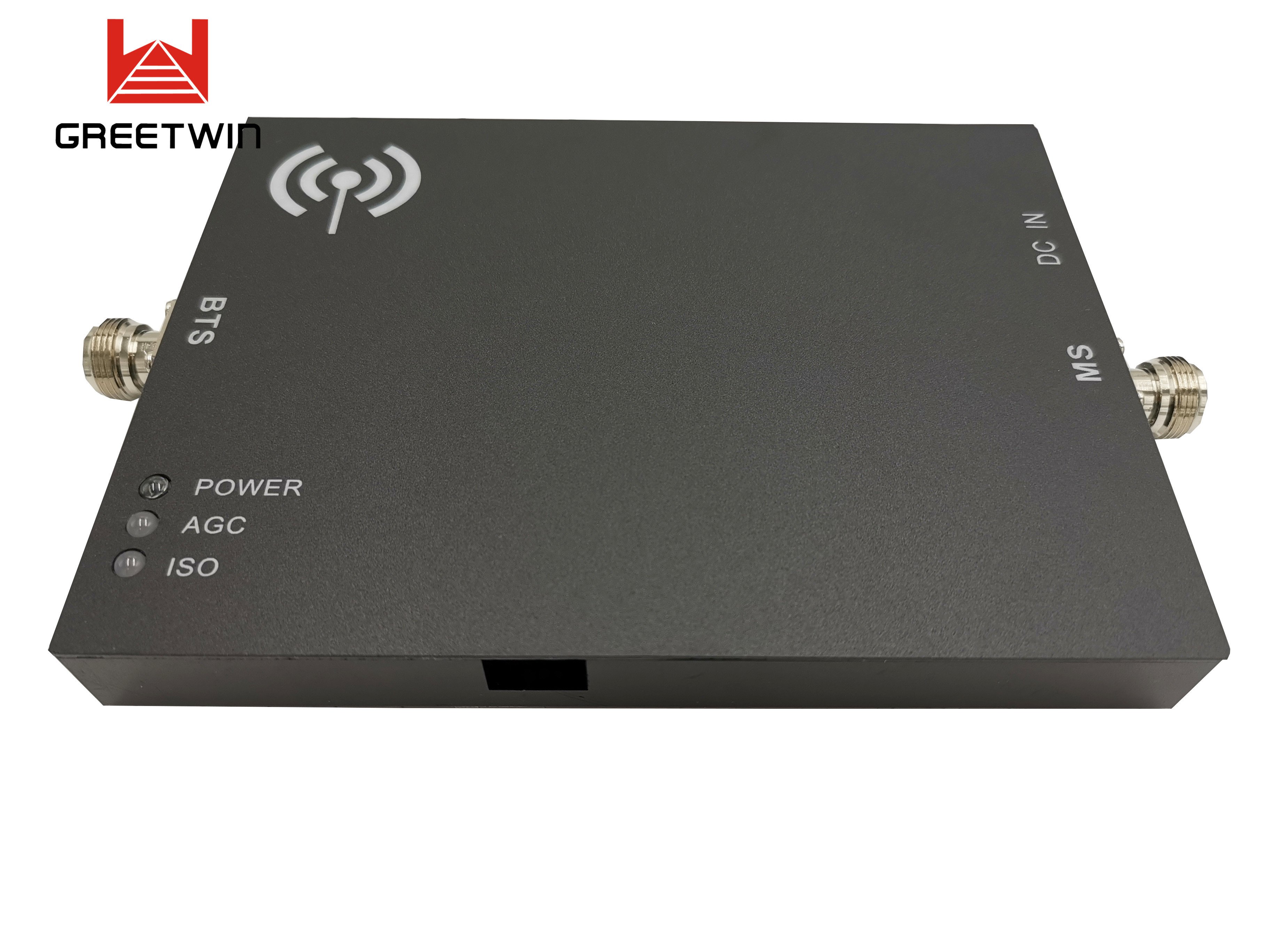

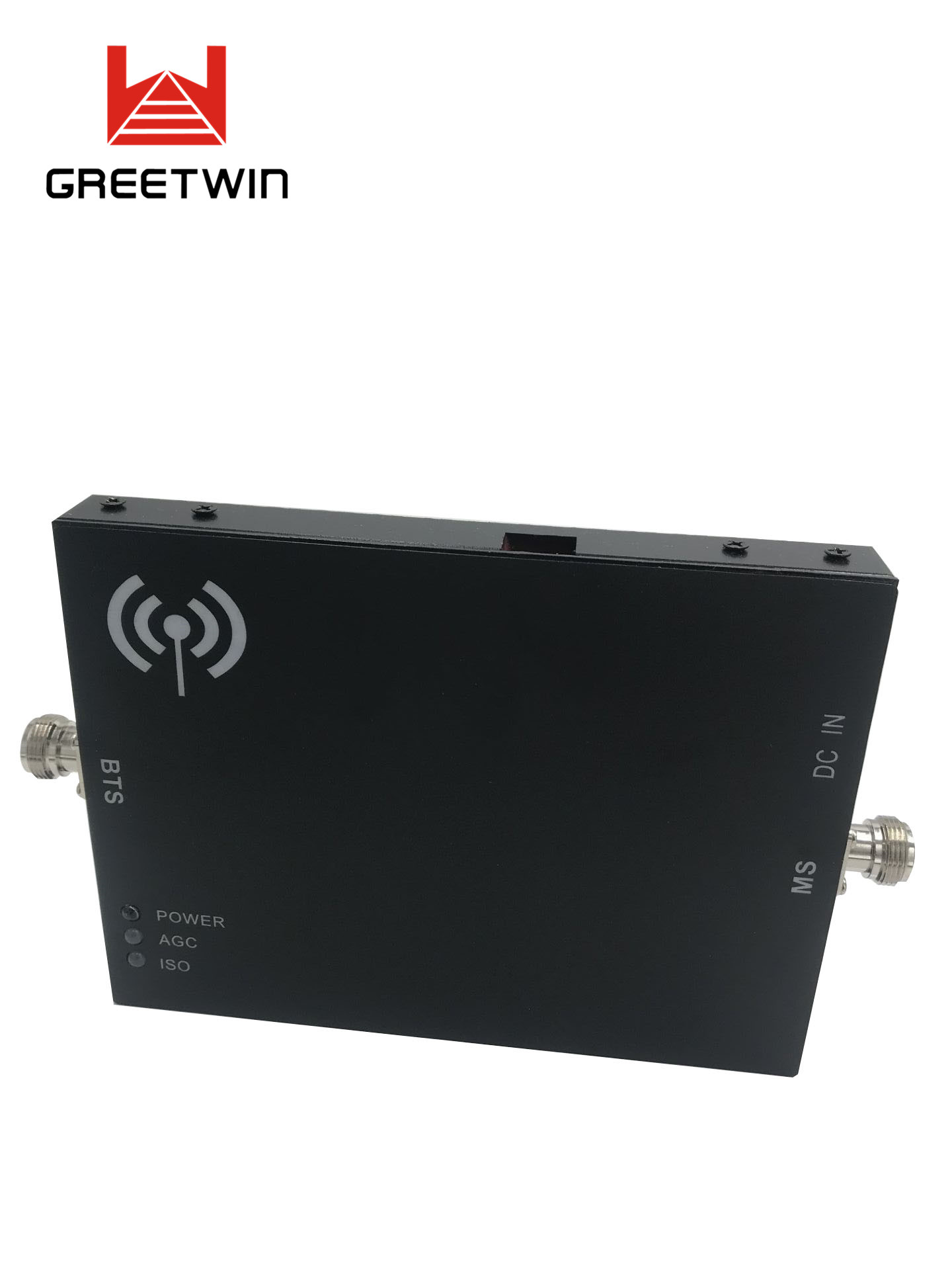

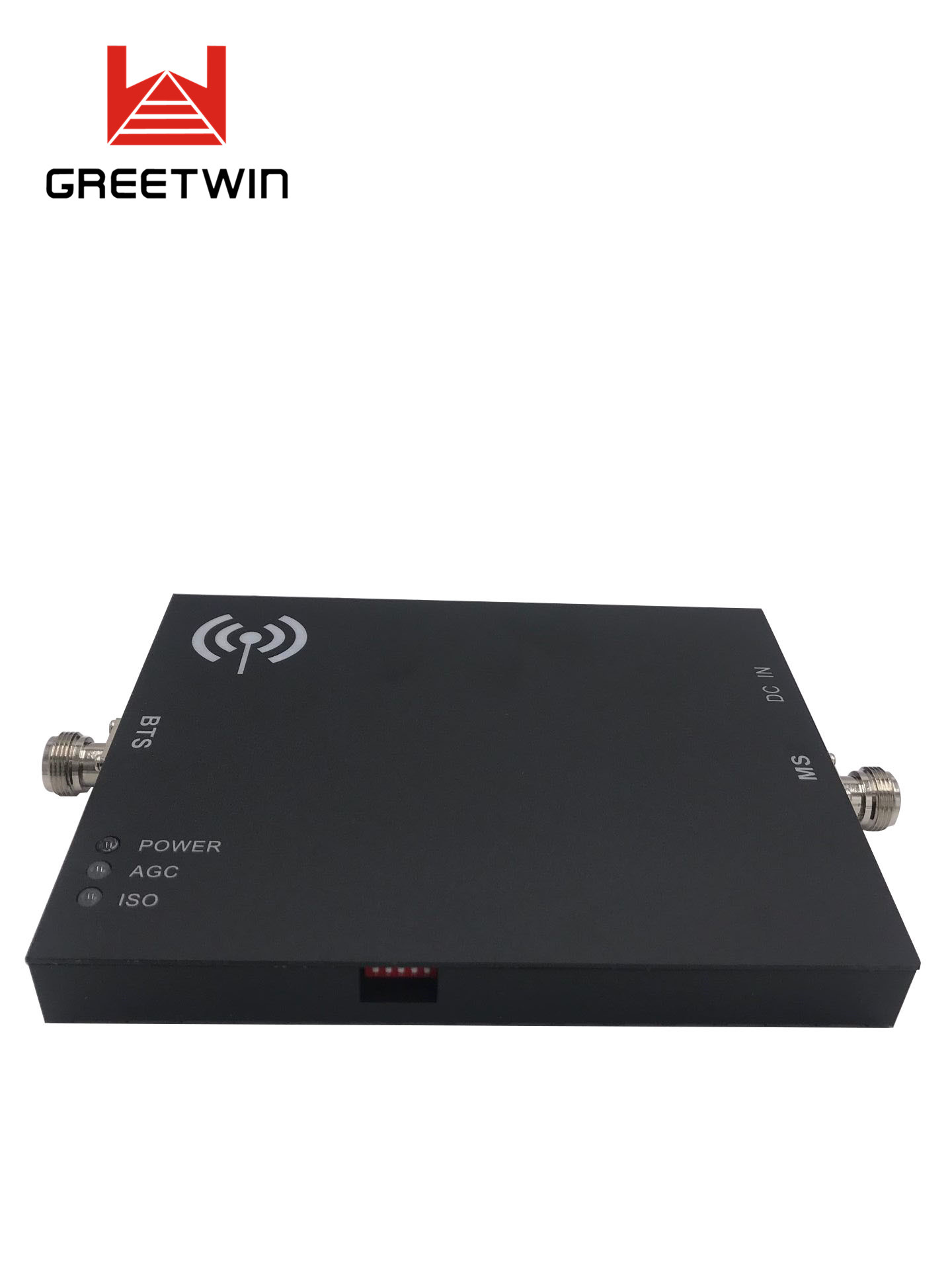

مساعد جيد 20dBm مضخم عريض النطاق لمقوي إشارة GSM 900
وصف مقوي الإشارة:
يتم استخدام مكبر الصوت المسبق عندما تكون طاقة الإدخال للمكرر أضعف من مستوى الطاقة المناسب ، سيعزز مكبر الصوت المسبق إشارات الإدخال إلى مستوى معقول معين ، بحيث يمكن للمكرر الوصول إلى طاقة الإخراج الكاملة للحصول على حجم تغطية أكبر بكثير .
كما تم نشر مكبر الصوت المسبق إلى حد كبير لمساعدة عملية مكرر بيكو في المناطق الريفية.كما هو معروف ، لا يحصل مكرر Pico إلا على طاقة خرج 5 ~ 15dBm في UL ، لذلك عندما يكون موقع المكرر بعيدًا جدًا عن برج BTS ، لن تكون إشارات الهاتف المحمول قوية بما يكفي للعودة.الظواهر النموذجية هي أنه يمكن للأشخاص رؤية إشارات الشريط الكامل على الهاتف المحمول ، ولكن لا يمكن بدء المكالمات الهاتفية.لذا فإن مكبر الصوت المسبق بقدرة خرج 20dBm في UL سيزيد من مستوى طاقة UL للمكرر بحيث يمكن أن تصل الإشارات إلى برج BTS.
تتوفر مكبرات الصوت المسبقة في نطاق محمول فردي وثنائي وثلاثي ، على سبيل المثال ، ليس لدينا فقط مضخم صوت مسبق قادر على تضخيم نطاق GSM900 واحد ، ولكن أيضًا مكبر صوت ثلاثي النطاق لدعم GSM900 و DCS و WCDMA في نفس الوقت.
يدعم جميع التقنيات الحالية لـ GSM850 و GSM900 و DCS و PCS ؛CDMA450 و CDMA800 و CDMA1900 و CDMA2000 و WCDMA2100 و AWS.
على الرغم من أنها تدعم ما يصل إلى النطاق الثلاثي ، إلا أن مكبرات الصوت المسبقة لا تزال صغيرة الحجم ، وتبدو أنيقة مع استهلاك منخفض للطاقة.
مواصفات معزز الإشارة:
| نطاق الترددات | الإرسال | الهابطة | |||
| GSM900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز | |||
| الأعلى.يكسب | 20 ديسيبل | 20 ديسيبل | |||
| الأعلى.انتاج الطاقة | 20 ديسيبل | 0 ديسيبل | |||
| عرض النطاق | نطاق عريض | ||||

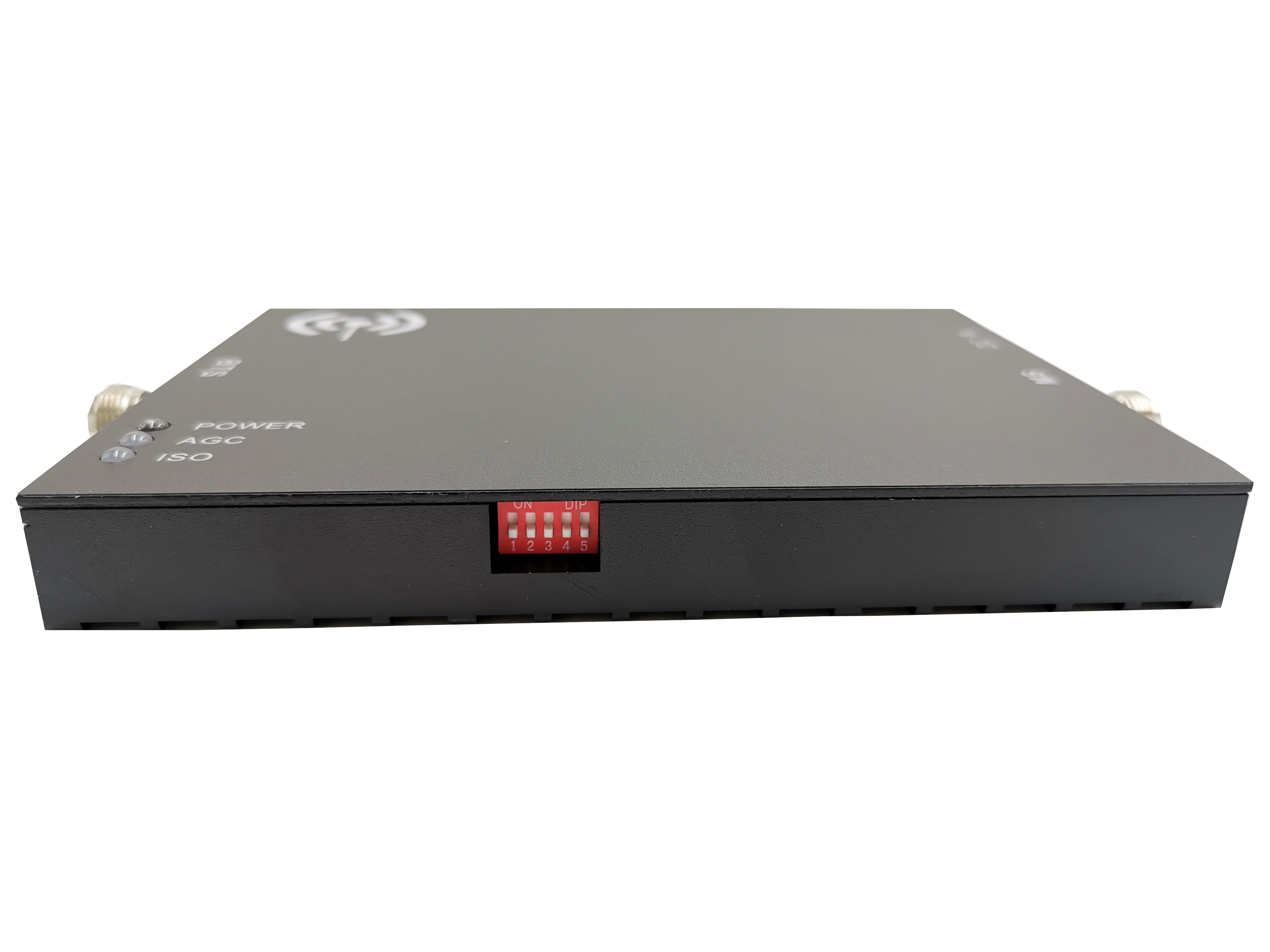

| التحكم اليدوي في الكسب | خطوة 31dB / 1dB | ||||
| السيطرة التلقائية | > 30 ديسيبل | ||||
| تموج في النطاق | CDMA ، GSM≤6dB ؛DCS ، PCS≤8dBï¼ › | ||||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||||
| VSWR | 2.0 | ||||
| منتجات التحويل البيني | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| تأخير الوقت | ≤ 1.5 ميكرو ثانية | ||||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||||
| MTBF | > 50000 ساعة | ||||
| معاوقة | 50 أوم | ||||
| مزود الطاقة | تيار متردد 90-264 فولت ، تيار مستمر 9 فولت / 3 أمبير | ||||
| ليد اشارة | مؤشر الطاقة | ||||
| ISO (مؤشر LED للإنذار) | Red | تذبذب ذاتي أو إشارة دخل قوية | |||
| لون أخضر | طبيعي | ||||
| المواصفات الميكانيكية | |||||
| موصل RF | N- أنثى | ||||
| يُحوّل | مفتاح التشغيل | ||||
| تبريد | المبرد الحراري للتبريد | ||||
| رطوبة | <90٪ | ||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 55 درجة مئوية | ||||
| ظروف البيئة | IP40 | ||||
| نوع التثبيت | التثبيت على الحائط | ||||
| بحجم | 204 مم × 128 مم × 27 مم | ||||
| وزن | <1.5 كجم | ||||
ميزات تقوية الإشارة:
1. مضخم مسبق واسع النطاق لدعم جميع الإشارات
2. معايير ETSI & 3GPP 3GPP2
3. ما يكفي من مستوى طاقة UPLINK يبلغ 20dBm للوصول إلى BTS
4. نطاق UL AGC 10dB لضمان خطية عالية
5. يتوافق UL IM3 مع معايير ETSI 3GPP 3GPP2
6. إنذار LED للكشف عن الخطأ
7. نطاق الطاقة العالمي 90V ~ 265V
8. تصميم أنيق الوزن منخفض استهلاك الطاقة
دعم هذه الأنظمة:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
مزايا تقوية الإشارة:
1. يمكن تخصيص صورة الغلاف على Cell Phone Signal Booster، تصميم الأنماط الخاصة
2. إذا كانت هناك إشارة دخل قوية أو تذبذب ذاتي شديد ، فإن مؤشر ISO LED يكون أحمر.
3. إذا كانت هناك إشارة دخل جيدة ، فإن مؤشر AGC LED يكون باللون الأخضر.
الحزمة القياسية:
1) AC90-264V ، DC9V / 3A محول إمداد الطاقة 1 قطعة
2) سلك طاقة التيار المتردد (معيار الاتحاد الأوروبي / الولايات المتحدة / المملكة المتحدة / سا / الصين ، إلخ) 1 قطعة
3) طقم التثبيت 1 قطعة
4) دليل المستخدم 1 قطعة
مخطط تطبيق إشارة الداعم:
