| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-23MF
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

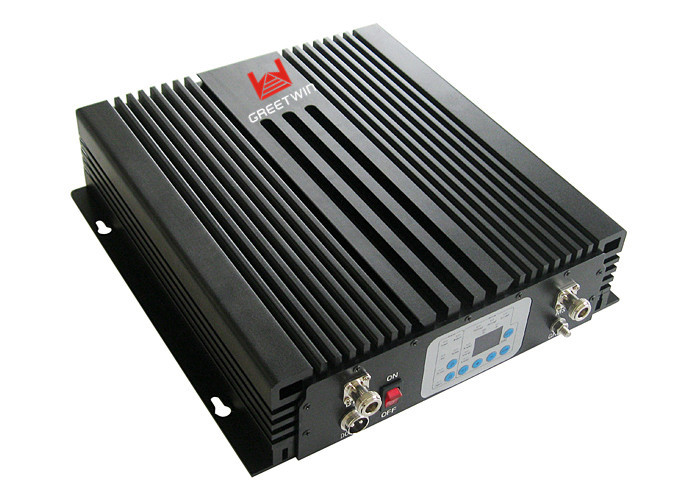

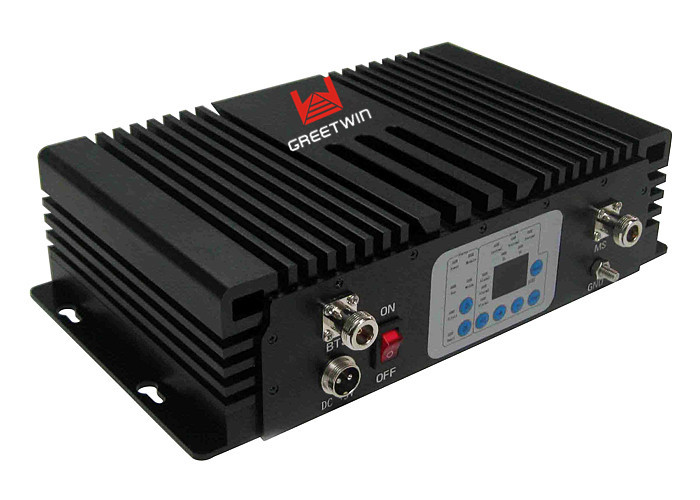

مكرر إشارة الهاتف الخليوي ذو التردد المركزي المنقولة 23dBm 3G 2100MHz
مصمم للاستخدام في شبكات الجيل الثالث بتردد 2100 ميجاهرتز في جميع أنحاء أوروبا. يمكن ضبط التردد المركزي لعرض النطاق الترددي عبر لوحة العرض الرقمية. يتحكم العديد من الموردين في التردد المركزي المنقول عن طريق الكمبيوتر ، إنها تقنية قديمة ، وليست مريحة.
يعد تركيب المكرر أمرًا سهلاً وبسيطًا بفضل تصميمه للتوصيل والتشغيل وسهولة الاستخدام التشغيلية.لها وظيفة ذكية يمكن تفعيلها عبر اللوحة الأمامية.
يتم توصيله عبر كبل متحد المحور إلى Donor Antenna وهوائي الخدمة ، ويتم وضع Donor Antenna خارج المبنى حيث يسهل الوصول إلى إشارة BTS ، ويتم وضع هوائي الخدمة في المبنى حيث يمكنه تمديد التغطية الراديوية إلى المنطقة العمياء.والتحكم التلقائي في الكسب (AGC) لتجنب زيادة التشبع المعزز ، وبالتالي الحفاظ على جودة صوت عالية وتجنب إضافة التداخل إلى الشبكة.مع تصميم جيد المظهر وصغير الحجم يجعلها جذابة أيضًا.إلى جانب ذلك ، فإن ميزة التثبيت السهلة هي أيضًا للعملاء الأفراد لتثبيت المعزز بأنفسهم ، ولا يحتاج إلى الكثير من المعرفة المهنية والأداة.
عادة ما تكون مناطق وسط المدينة المزدحمة بالعديد من المباني الشاهقة هي المناطق الضعيفة أو العمياء.
لا تقم بتفكيك الماكينة أو صيانتها أو إزاحتها بنفسك ، لأنه بهذه الطريقة قد يتلف الجهاز أو قد يتعرض لصدمة كهربائية.
مكرر الإشارة تحديد:
| العناصر | الإرسال | الهابطة | |
|---|---|---|---|
| نطاق الترددات | 1920 ~ 1980 ميجا هرتز | 2110 ~ 2170 ميجا هرتز | |
| يمكن نقل عرض النطاق الترددي ، خطوة 0.1 ميجا هرتز | 20 ميجا هرتز | 20 ميجا هرتز | |
| انتاج الطاقة | 20 ± 2 ديسيبل | 23 ± 2 ديسيبل | |
| يكسب | 70 ± 3 ديسيبل | 75 ± 3 ديسيبل | |
| تموج | ≤2dBï¼ 3.84 ميجا هرتز | ≤2dBï¼ 3.84 ميجا هرتز | |
| VSWR | ≤2 | ≤2 | |
| الأعلى.مدخلات الطاقة بدون ضرر | -10 ديسيبل | -10 ديسيبل | |
| خطوة ATT تبلغ 1 ديسيبل | 1 ~ 10 ديسيبل | - 1 ديسيبل | - 1 ديسيبل |
| 10 ~ 20 ديسيبل | - 1 ديسيبل | - 1 ديسيبل | |
| 20 ~ 25 ديسيبل | - 1.5 ديسيبل | - 1.5 ديسيبل | |
| ALC نشط 10 ديسيبل | - 2 ديسيبل | - 2 ديسيبل | |
| خارج النطاق المكاسب | ± 600 كيلو هرتز | ≤ 50 ديسيبل | ≤ 50 ديسيبل |
| ± 1 ميجا هرتز | ≤ 35 ديسيبل | ≤ 35 ديسيبل | |
| ± 5 ميجا هرتز | ≤ 30 ديسيبل | ≤ 30 ديسيبل | |
| منتجات التحويل البيني | ≤ -45 ديسيبل | ≤ -45 ديسيبل | |
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -30 ديسيبل | ≤ -30 ديسيبل |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ≤ -30 ديسيبل | |
| الضوضاء الشكل @ max.يكسب | ≤ 6 ديسيبل | ≤ 6 ديسيبل | |
| تأخير الوقت | ≤ 5 ميكرو ثانية | ≤ 5 ميكرو ثانية | |
| LED إنذار | ALC غير نشط | — | لون أخضر |
| ALC نشط 5-10 ديسيبل | — | البرتقالي | |
| ALC نشط 15-20 ديسيبل | — | Red | |
| تشغيل LED | طبيعي | لون أخضر | |
| إيقاف تشغيل الإرسال | Red | ||
| مزود الطاقة | AC220V إلى 5V ، 3A | ||
| استهلاك الطاقة | ≤15 واط | ||
| Dimensions | 268 مم × 155 مم × 60 مم | ||
| وزن | 2 كجم | ||
| موصل RF | N- أنثى | ||
| ظروف البيئة | IP40 | ||
| رطوبة | <90٪ | ||
| درجة حرارة التشغيل | -10 “ƒ ~ + 55” | ||
مكرر الإشارة سمات:
1. حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات الانقطاع / التوقف.
2. الحجم الصغير ، انخفاض استهلاك الطاقة ،
3. سهل التركيب ، غطاء رائع.
4. توسيع وتمديد إشارة المحطة القاعدية.
5. تحسين جودة الإشارة والمصدر
6. تغطية حوالي 500 ~ 3000m² بدون كتلة أو عائق.
7. تصميم خطي عالي ، تصميم وظيفة ALC ، تدخل منخفض في BTS.
8. دعم أي أجهزة خلوية (الصوت والبيانات والفيديو)
9. واسعة النطاق إشارة الداعم ، أو تخصيص الداعم الفرقة الانتقائية.
مكرر الإشارة مزايا:
لوحة العرض الرقمية ، إعداد الوضع الذكي
تسمى الوظيفة الذكية والتي يمكن تنشيطها عبر لوحة العرض الرقمية.
يمكن للمستخدمين اختيار نظام الكسب والعمل عن طريق لوحة LED الرقمية.
اضبط المعلمات التقنية بشكل بسيط وفعال ، وهذا أسهل من DIP Switch.
الحزمة القياسية:
1. AC90-264V ، DC9V / 5A محول التيار الكهربائي 1 قطعة
2. سلك طاقة التيار المتردد (الاتحاد الأوروبي / الولايات المتحدة / المملكة المتحدة / سا / الصين القياسية ، إلخ) 1 قطعة
3. 1 قطعة طقم التثبيت
4. دليل المستخدم 1 قطعة
الملحقات الموصى بها:
1. هوائي المتبرع: اللوغاريتم الدوري الهوائي (9dBi ، 806-960 / 1710-2700MHz)
2. هوائي الخدمة: Omni Ceiling Antenna (3dBi، 806-960 / 1710-2700MHz)
3. كبل محوري 5D-FB مع موصل (طول الكابل اختياري)
مكرر الإشارة طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، Shop.etc.
نموذج:
GW-10MF ، 10 ديسيبل
GW-15MF ، 15 ديسيبل
GW-20MF ، 20 ديسيبل
GW-23MF ، 23 ديسيبل
GW-27MF ، 27 ديسيبل
GW-30MF ، 30 ديسيبل
نطاق تردد الدعم:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
مكرر الإشارة مخطط التطبيق:
