| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-23HG
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

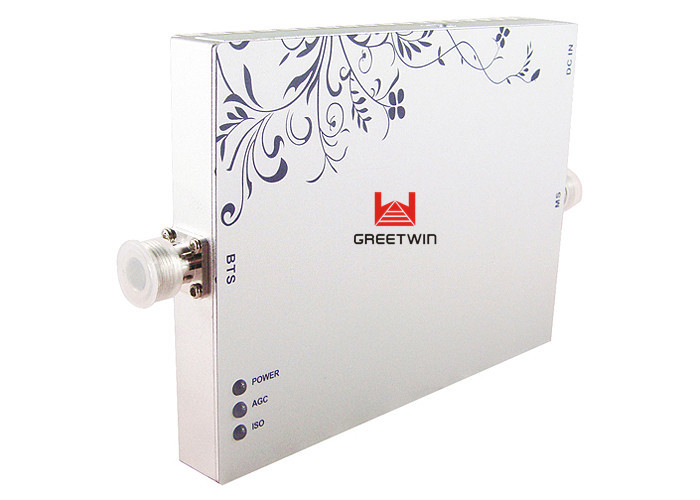

موسع نطاق الهاتف المحمول GSM مكرر داخلي نطاق واحد الداعم
كيف تعمل؟
يشتمل النظام على هوائي داخلي وهوائي خارجي وكابلات توصيل ووحدة معززة.يستقبل الهوائي الخارجي إشارة خلوية من البرج ويرسلها إلى وحدة التعزيز التي تقوم بعد ذلك بتضخيم هذه الإشارة وإرسالها إلى المبنى عبر الهوائي الداخلي.يستقبل الهوائي الداخلي إشارة خلوية من الهاتف أو الجهاز الخلوي ويرسلها إلى وحدة التعزيز التي تقوم بعد ذلك بتضخيم الإشارة وإرسالها مرة أخرى إلى البرج الخلوي عبر الهوائي الخارجي.
تخلص من المكالمات التي تم إسقاطها وقم بزيادة سرعات البيانات باستخدام معزز الإشارة.
سلسلة الداعم إشارة الهاتف الخلوي الداخلية هي الحل المثالي للنظام اللاسلكي في الشركات الصغيرة / المتوسطة والمستخدمين المنزليين الذين يتطلعون إلى تعزيز الاتصال اللاسلكي الداخلي.يتم توصيله عبر كبل متحد المحور إلى Donor Antenna وهوائي الخدمة ، ويتم وضع Donor Antenna خارج المبنى حيث يسهل الوصول إلى إشارة BTS ، ويتم وضع هوائي الخدمة في المبنى حيث يمكنه تمديد التغطية الراديوية إلى المنطقة العمياء.والتحكم التلقائي في الكسب (AGC) لتجنب زيادة التشبع المعزز ، وبالتالي الحفاظ على جودة صوت عالية وتجنب إضافة التداخل إلى الشبكة.مع تصميم جيد المظهر وصغير الحجم يجعلها جذابة أيضًا.إلى جانب ذلك ، فإن ميزة التثبيت السهلة هي أيضًا للعملاء الأفراد لتثبيت المعزز بأنفسهم ، ولا يحتاج إلى الكثير من المعرفة المهنية والأداة.
يعمل المكرر على تحسين إشارات الجوال دون أي تأثير سلبي على صحة الإنسان.
تدعم هذه الترددات:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
سمات:
1. حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات الانقطاع / التوقف.
2. الحجم الصغير ، انخفاض استهلاك الطاقة ،
3. سهل التركيب ، غطاء رائع.
4. توسيع وتمديد إشارة المحطة القاعدية.
5. تحسين جودة الإشارة والمصدر
6. تغطية حوالي 500 ~ 3000m² بدون كتلة أو عائق.
7. تصميم خطي عالي ، تصميم وظيفة ALC ، تدخل منخفض في BTS.
8. دعم أي أجهزة خلوية (الصوت والبيانات والفيديو)
9. واسعة النطاق إشارة الداعم ، أو تخصيص الداعم الفرقة الانتقائية.
10. يمكن تخصيص نظام آخر CDMA450 ، LTE700 ، LTE800 ، iDEN ، CDMA800 / GSM850 ،
GSM900 ، EGSM ، AWS1700 ، DCS1800 ، PCS1900 ، WCDMA ، LTE2600 ، إلخ
مزايا:
1. يمكن تخصيص صورة الغلاف على Cell Phone Signal Booster، تصميم الأنماط الخاصة
2. إذا كانت هناك إشارة دخل قوية أو تذبذب ذاتي شديد ، فإن مؤشر ISO LED يكون أحمر.
3. إذا كانت هناك إشارة دخل جيدة ، فإن مؤشر AGC LED يكون باللون الأخضر.

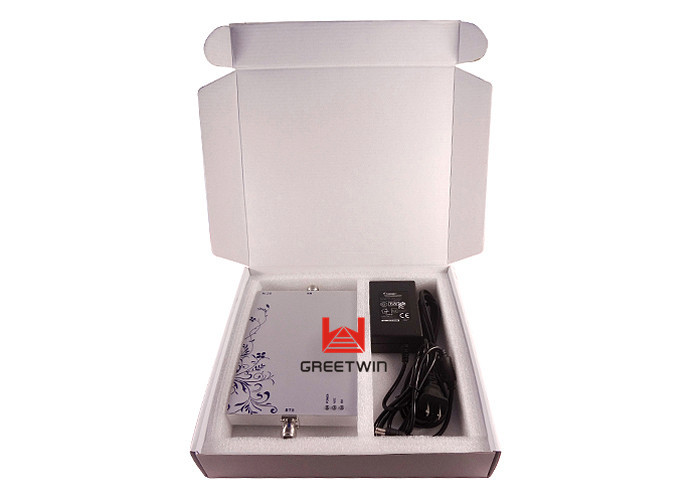

الحزمة القياسية:
1) AC90-264V ، DC9V / 3A محول إمداد الطاقة 1 قطعة
2) سلك طاقة التيار المتردد (معيار الاتحاد الأوروبي / الولايات المتحدة / المملكة المتحدة / سا / الصين ، إلخ) 1 قطعة
3) طقم التثبيت 1 قطعة
4) دليل المستخدم 1 قطعة
الملحقات الموصى بها:
1) هوائي المتبرع: سجل الهوائي الدوري (9dBi ، 806-960 / 1710-2700MHz)
2) هوائي الخدمة: Omni Ceiling Antenna (3dBi، 806-960 / 1710-2700MHz)
3) كبل محوري 5D-FB مع موصل (طول الكابل اختياري)
طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، Shop.etc.
تخصيص:
| نطاق الترددات | الإرسال | الهابطة | |||
| GSM900 | 890 - 915 ميجا هرتز | 935 - 960 ميجا هرتز | |||
| الأعلى.يكسب | 65 ديسيبل | 75 ديسيبل | |||
| الأعلى.انتاج الطاقة | 17 ديسيبل | 23 ديسيبل | |||
| عرض النطاق | نطاق عريض | ||||
| التحكم اليدوي في الكسب | خطوة 31dB / 1dB | ||||
| السيطرة التلقائية | > 30 ديسيبل | ||||
| تموج في النطاق | CDMA ، GSM≤6dB ؛DCS ، PCS≤8dBï¼ › | ||||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||||
| VSWR | 2.0 | ||||
| منتجات التحويل البيني | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| تأخير الوقت | ≤ 1.5 ميكرو ثانية | ||||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||||
| MTBF | > 50000 ساعة | ||||
| معاوقة | 50 أوم | ||||
| مزود الطاقة | تيار متردد 90-264 فولت ، تيار مستمر 9 فولت / 3 أمبير | ||||
| ليد اشارة | مؤشر الطاقة | ||||
| ISO (مؤشر LED للإنذار) | Red | تذبذب ذاتي أو إشارة دخل قوية | |||
| لون أخضر | طبيعي | ||||
| المواصفات الميكانيكية | |||||
| موصل RF | N- أنثى | ||||
| يُحوّل | مفتاح التشغيل | ||||
| تبريد | المبرد الحراري للتبريد | ||||
| رطوبة | <90٪ | ||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 55 درجة مئوية | ||||
| ظروف البيئة | IP40 | ||||
| نوع التثبيت | التثبيت على الحائط | ||||
| بحجم | 204 مم × 128 مم × 27 مم | ||||
| وزن | <1.5 كجم | ||||
متى تقوم بضبط مفاتيح Dip؟
تم تجهيز معززك أيضًا بميزة إنذار تراقب كسب الإدخال.إذا كان كسب الإدخال مرتفعًا جدًا ، فسيتغير لون مؤشر LED للإنذار من الأخضر إلى الأحمر للإشارة إلى الكثافة.يمكن أن يحدث كسب دخل مرتفع إذا كان الهوائي المانح في موقع تكون فيه قوة إشارة الاستقبال من برج الخلية جيدة للغاية (-50 ديسيبل أو أفضل) أو إذا كان هناك تذبذب للإشارة.يحدث تذبذب الإشارة عندما تتغذى الإشارة المضخمة من هوائي الخدمة الداخلي إلى هوائي المتبرع بالخارج.
لتحديد سبب تغيير لون مؤشر LED للإنذار ، يمكنك فصل الهوائي الداخلي / خط الخدمة من المنفذ الداخلي للداعم.إذا لم يتغير مؤشر LED إلى اللون الأخضر ، فإن إشارة الإدخال من برج الخلية تكون قوية جدًا ويوصى بشدة بتخفيف مفاتيح DL DIP بمقدار 4 ديسيبل أو 8 ديسيبل أو 16 ديسيبل حتى يتحول مؤشر LED إلى اللون الأخضر مرة أخرى.ثم يجب أن تطابق نفس قيمة التوهين مع UL ، وبعد ذلك يمكنك توصيل الهوائي الداخلي / خط الخدمة مرة أخرى.
مخطط التطبيق:
