| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-30LAW
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

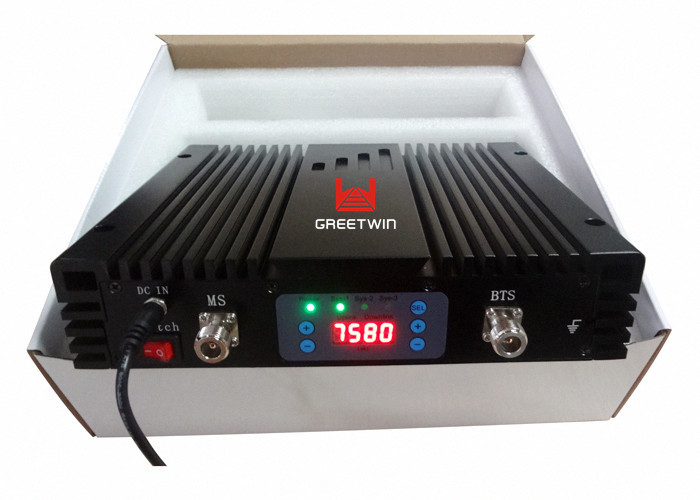

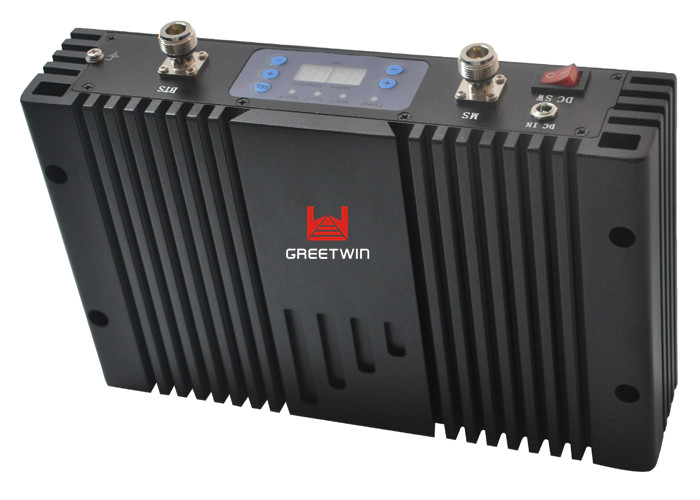

مكبر إشارة UMTS 3G 2100MHz WCDMA Line GSM لتوسيع تغطية الإشارة
وصف مضخم الخط:
يتم استخدام مكبرات الصوت الخطية في الواقع كمضخم خطي ، ويتم استخدامها كحل للتغطية الداخلية ويجب أن تعمل مع مكرر إشارة المحمول.إنه يضخم إرسال إشارة التردد اللاسلكي من أجل تعويض فقدان الإشارة عن طريق الكبل أو المكونات الزائدة.
وهو يتألف من رابطين مستقلين: الارتباط الصاعد (أو الرابط الأمامي) والرابط السفلي (أو الرابط العكسي).يستقبل الوصلة الهابطة إشارات المتبرعين من BTS أو أجهزة إعادة الإرسال وتضخيم إشارات المتبرع ؛يستقبل الإرسال ويضخم الإشارات من MS ، من أجل تحسين تمديد التغطية الداخلية
يعزز مكبر الصوت رضا المستهلك بشكل كبير من خلال تصميمه المتكامل ، والحجم الصغير ، والهندسة السهلة والتركيب السريع والتصحيح.
تم تصميم مكبرات الصوت الخطية خصيصًا لمساعدة المحطة الأساسية (BTS) أو أجهزة إعادة الإرسال لتعويض فقد النظام من كبل التوزيع الداخلي وموزع الطاقة والمقرن الاتجاهي وتوسيع تغطية الإشارة داخل المبنى وتحسين مرونة نظام تغطية الإشارة داخل المبنى التصميم
لتلبية متطلبات شدة المجال لنظام تغطية الإشارة داخل المبنى.
يرجى الابتعاد عن معدات التدفئة ، لأن المعزز سوف يبدد الحرارة عند العمل.ولا يتم تغطية المعزز بأي شيء يؤثر على تبديد الحرارة.
تخلص من المكالمات التي تم إسقاطها وقم بزيادة سرعات البيانات باستخدام معزز الإشارة.
ميزات مضخم الخط:
1. حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات الانقطاع / التوقف.
2. الحجم الصغير ، انخفاض استهلاك الطاقة ،
3. سهل التركيب ، غطاء رائع.
4. توسيع وتمديد إشارة المحطة القاعدية.
5. تحسين جودة الإشارة والمصدر
6. معزز إشارة النطاق الواسع ، أو تخصيص معزز النطاق الانتقائي.
7. تصميم خطي عالي ، تصميم وظيفة ALC ، تدخل منخفض في BTS.
8. دعم أي أجهزة خلوية (الصوت والبيانات والفيديو)
مضخم الخط مزايا:
لوحة العرض الرقمية ، إعداد الوضع الذكي
تسمى الوظيفة الذكية والتي يمكن تنشيطها عبر لوحة العرض الرقمية.
يمكن للمستخدمين اختيار نظام الكسب والعمل عن طريق لوحة LED الرقمية.
اضبط المعلمات التقنية بشكل بسيط وفعال ، وهذا أسهل من DIP Switch.
مضخم الخط طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، Shop.etc.
مضخم الخط تخصيص:
| نطاق الترددات | الإرسال | الهابطة | |||
| الجيل الثالث 3G 2100 | 1920-1980 ميجا هرتز | 2110-2170 ميجا هرتز | |||
| الأعلى.يكسب | 35 ديسيبل | 40 ديسيبل | |||
| الأعلى.انتاج الطاقة | 0 ديسيبل | 30 ديسيبل | |||
| عرض النطاق | نطاق عريض | ||||
| التحكم اليدوي في الكسب | خطوة 31dB / 1dB | ||||
| السيطرة التلقائية | > 30 ديسيبل | ||||
| تموج في النطاق | ≤8 ديسيبل | ||||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||||
| VSWR | 2.0 | ||||
| منتجات التحويل البيني | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| تأخير الوقت | ≤ 1.5 ميكرو ثانية | ||||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||||
| MTBF | > 50000 ساعة | ||||
| معاوقة | 50 أوم | ||||
| مزود الطاقة | تيار متردد 90-264 فولت ، تيار مستمر 9 فولت / 5 أمبير | ||||
| ليد اشارة | مؤشر الطاقة | ||||
| LED إنذار | Red | تذبذب ذاتي أو إشارة دخل قوية | |||
| لون أخضر | طبيعي | ||||
| المواصفات الميكانيكية | |||||
| موصل RF | N- أنثى | ||||
| يُحوّل | مفتاح التشغيل | ||||
| تبريد | المبرد الحراري للتبريد | ||||
| رطوبة | <90٪ | ||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 55 درجة مئوية | ||||
| ظروف البيئة | IP40 | ||||
| نوع التثبيت | التثبيت على الحائط | ||||
| بحجم | 268 مم * 58 مم * 189 مم | ||||
| وزن | <3.5 كجم | ||||
دعم نوع الفرقة الواحدة:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
نموذج:
GW-20LAW ، 20 ديسيبل
GW-23LAW ، 23 ديسيبل
GW-27LAW ، 27 ديسيبل
GW-30LAW ، 30 ديسيبل
مضخم الخط مخطط التطبيق:
