| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-23DR-EDW
1 قطع
اتصل بنا
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

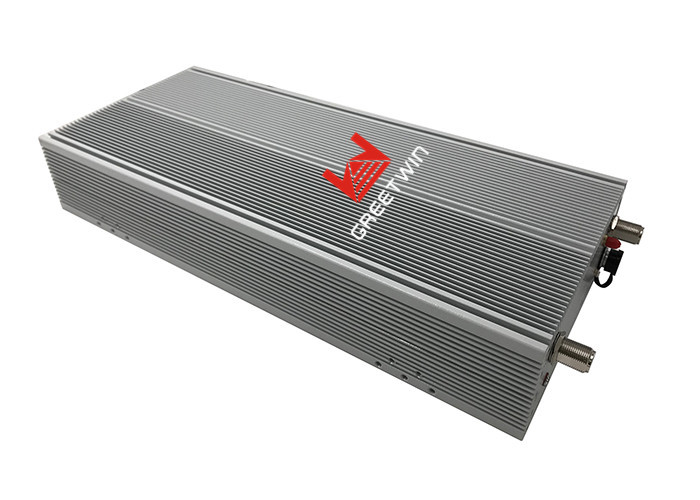

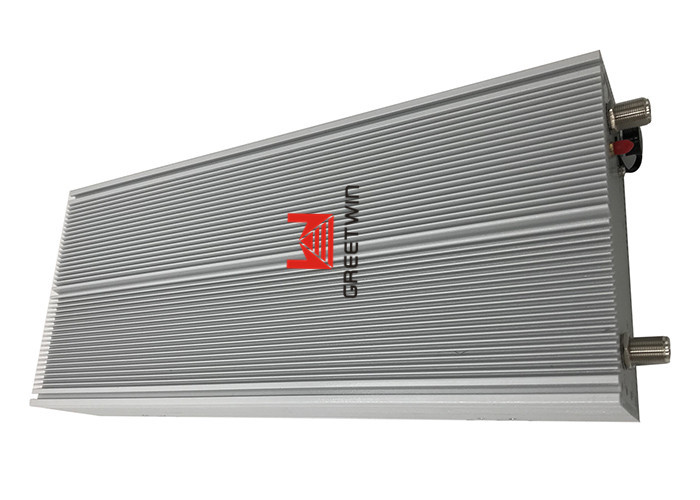

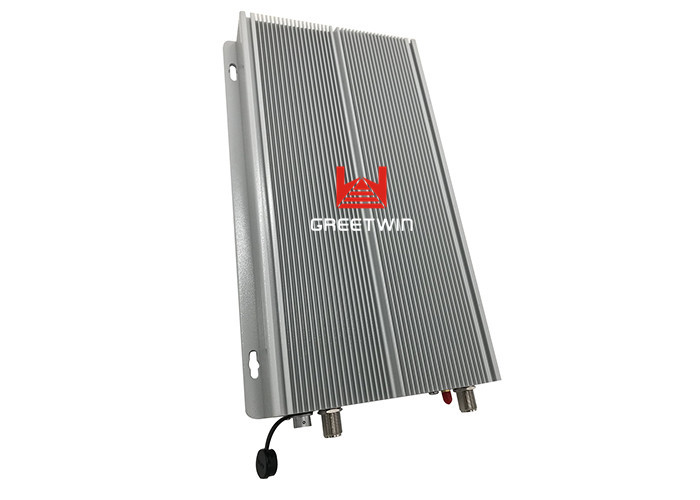

23dBm EGSM 900/1800/2100 معززات إشارة الهاتف الخليوي مع التكنولوجيا الرقمية
نموذج.GW-23DR-EDW
وصف معزز إشارة الهاتف الخليوي:
جريتوين GW-23DR-EDW الموديل عبارة عن مكرر رقمي ثلاثي الموجات يدعم EGSM 900 / DCS 1800 / WCDMA 2100 ميجاهرتز مع 23 ديسيبل لكل نطاق ولديه ترشيح محدد بالبرمجيات لما يصل إلى 4 نطاقات فرعية لكل نطاق.تسمح إعدادات الكسب الفردي و ALC بالتغطية المتجانسة ومنع التذبذب.
يمكن أن تعمل كل فرقة فرعية بشكل مستقل دون أي تأثير مع بعضها البعض.إنه مصمم لدعم نظام محمول واحد ومساعدة مشغلي الهاتف المحمول على تضخيم إشارات الهاتف المحمول الخاصة بهم.وهو يدعم تعديل النطاق الفرعي والقنوات بواسطة البرامج للتكيف مع متطلبات المشغلين دون أي تغيير في الأجهزة.المكرر مجهز أيضًا بنظام تحكم عن بعد OMT / OMC ونظام مراقبة يسمح بتهيئة تشغيل الجهاز والتحكم فيه عن بُعد عبر جهاز كمبيوتر أو مودم لاسلكي (وظيفة اختيارية).ستضمن البطارية الاحتياطية المدمجة تشغيل الجهاز حتى مع انقطاع التيار الكهربائي المفاجئ (وظيفة اختيارية).
معزز إشارة الهاتف الخليوي سمات:
1. تعمل بثبات ، استهلاك منخفض للطاقة ، تتناسب مع معايير الصناعة
2. التكنولوجيا الرقمية ، العديد من مرشحات SAW تضمن مستوى إخراج كافٍ وقمع خارج النطاق.
3. عزل عالي ، توافق قوي ، تبريد بالحمل الحراري ، وزن خفيف ، تركيب مناسب.
4. مراقبة RJ45 المحلية والمراقبة عن بعد تتوافق مع معيار بروتوكول مراقبة الاتصالات ، وهو مناسب للتكليف الهندسي والصيانة.
مكونات المعدات:
المكونات الرئيسية لأجهزة إعادة الإرسال الرقمية كما يلي:
| قواديس | تحديد | كمية | وحدة | ملاحظات |
| السيد الرئيسي | NXWXSB201821230111 | 1 | قطعة | |
| خط الشبكة | 1 م * R45 | 1 | قطعة | |
| سلك ارضي | 1.5 مم⊃2; | 1.5 | متر | انتهى بصفائح معدنية |
| توسيع المسمار | M4 * 100 مم | 4 | قطعة | |
| شريحة متزايدة | / | 2 | قطعة | |
| تصاعد قوس المسمار | M6 * 14 ملم | 4 | قطعة | |
| هوائي سوطي | 800 ~ 2700 ميجا هرتز | 1 | قطعة | يستخدم للمودم |
معزز إشارة الهاتف الخليوي مبدأ العمل:
مبدأ المكرر الانتقائي للنطاق الرقمي هو إرسال إشارة الوصلة الهابطة التي يستقبلها هوائي المانح للمحطة الأساسية إلى مرشح نطاق انتقائي عبر وحدة إرسال مزدوجة ليتم ترشيحها وتضخيمها بواسطة مكبر الصوت الانتقائي لنطاق الوصلة الهابطة إلى المستوى المناسب.يجب أن يرسل هوائي التغطية عبر وحدة الطباعة على الوجهين إشارة الوصلة الهابطة.وبالمثل ، يجب ضبط مستوى الإشارة التي يستقبلها هوائي إعادة الإرسال إلى مستوى منظم بواسطة مكبر انتقائي لنطاق الوصلة الصاعدة بعد ترشيحه.سوف يصدر هوائي المانح بعد تصفيته وإرساله إلى وحدة الطباعة على الوجهين.
وصف واجهة اللوحة:
| رقم. | العناصر | وصف |
| 1 | يربك | افتحه ، ومقبس بطاقة SIM وواجهة RJ45 بالداخل |
| 2 | مودم | مقبس SMA أنثى ، متصل بهوائي سوطي بمقبس SMA ذكر |
| 3 | يجري | مؤشر الطاقة |
| 4 | ANT | هوائي خدمة داخلي ، جاك SMA أنثى |
| 5 | BTS | هوائي خارجي مانح ، مقبس SMA أنثى |
| 6 | GND | تأريض المعدات |
| 7 | تيار متردد | مزود الطاقة: AC 220V |
معزز إشارة الهاتف الخليوي تحديد:
| خيارات | الإرسال | الهابطة | |||
| نطاق الترددات | EGSM900 | 880-915 ميجا هرتز | ٩٢٥-٩٦٠ ميجا هرتز | ||
| GSM1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز | |||
| الجيل الثالث 3G 2100 | 1920-1980 ميجا هرتز | 2110-2170 ميجا هرتز | |||
| عرض النطاق | EGSM900 | 4 نطاقات فرعية ، كل 0.2 ~ 10 ميجاهرتز ، قابلة للتعديل وقابلة للتعديل ضمن نطاق تردد 900 ميجاهرتز | |||
| GSM1800 | 3 نطاقات فرعية ، كل 0.2 ~ 20 ميجاهرتز ، قابلة للتكوين والتعديل ضمن نطاق تردد 1800 ميجاهرتز بزيادات 0.2 ميجاهرتز | ||||
| الجيل الثالث 3G 2100 | 4 نطاقات فرعية ، كل 0.2 ~ 15 ميجاهرتز ، قابلة للتعديل والضبط ضمن نطاق تردد 2000 ميجاهرتز في خطوات 0.2 ميجاهرتز | ||||
| الأعلى.يكسب | 70 ± 2 ديسيبل | 75 ± 2 ديسيبل | |||
| ماكس انتاج الطاقة | 20 ± 2 ديسيبل | 23 ± 2 ديسيبل | |||
| التحكم اليدوي في الكسب (تنحى) | ≥31dB / 1dB خطوة | ||||
| 1-10 ديسيبل | ï¸ ± â ± ≤1.0 ديسيبل | ||||
| 11-20 ديسيبل | ï¸ ± â ± ≤1.5 ديسيبل | ||||
| 21-30 ديسيبل | ï¸ ± â - ⊃3;ï¸ ± ≤2.0 ديسيبل | ||||
| VSWR | مدخل | ≤ 2.3 | |||
| خروج | ≤ 2.3 | ||||
| عامل الضوضاء | قياسي ≤ 8 ديسيبل ، كحد أقصى.≤ 9 ديسيبل | ||||
| تأخير المجموعة | ≤ 7us | ||||
| خطأ التردد | EGSM900 / GSM1800 | ≤ 0.05 جزء في المليون 3GPP TS 51.026 (V 13.0.0) | |||
| تردد الاستقرار | الجيل الثالث 3G 2100 | ± 0،01 جزء في المليون 3GPP TS 25.143 (V 13.0.0) | |||
| عناصر الوظيفة | |||||
| شريط متحرك | EGSM900 | يمكن أن تكون نطاقات التردد الفرعية متنقلة في نطاق 35 ميجا هرتز | |||
| GSM1800 | يمكن أن تكون نطاقات التردد الفرعية متنقلة في نطاق 75 ميجا هرتز | ||||
| الجيل الثالث 3G 2100 | يمكن أن تكون نطاقات التردد الفرعية متنقلة في نطاق 60 ميجا هرتز | ||||
| عرض النطاق الترددي القابل للتعديل | EGSM900 | يمكن ضبط نطاقات التردد الفرعية من 0.2 ميجا هرتز إلى 10 ميجا هرتز كحد أقصى | |||
| GSM1800 | يمكن ضبط نطاقات التردد الفرعية من 0.2 ميجا هرتز إلى 20 ميجا هرتز كحد أقصى | ||||
| الجيل الثالث 3G 2100 | يمكن ضبط نطاقات التردد الفرعية من 0.2 ميجا هرتز إلى 15 ميجا هرتز كحد أقصى | ||||
| مؤشرات نظام LED | ALC غير نشط | - | لون أخضر | ||
| ALC نشط <45 ديسيبل | - | وميض باللون الأخضر مرة واحدة / 3 ثوانٍ | |||
| ALC نشط ≥ 45 ديسيبل | - | وميض باللون الأخضر 1 مرة / 1 ثانية | |||
| ينتهي ALC النشط (51 ديسيبل) | - | يومض باللون الأحمر مرة واحدة / ثانية واحدة | |||
| مؤشرات تحكم LED |
مؤشر البدء | وحدة المراقبة تعمل بشكل صحيح | وميض باللون الأخضر 1 مرة / 1 ثانية | ||
| وحدة المراقبة لا تعمل بشكل صحيح | عن | ||||
|
مودم المؤشر | لم يتم إدخال بطاقة SIM | عن | |||
| تم إدخال بطاقة SIM ، ولكن لا توجد إشارة | Red | ||||
| وضع الاتصال SMS | وميض باللون الأخضر 1 مرة / 1 ثانية | ||||
| وضع اتصال GPRS | يومض باللون الأخضر مرتين / ثانية واحدة | ||||
| خطأ في اتصال GPRS | يومض باللون الأحمر مرة واحدة / ثانية واحدة | ||||
|
مؤشر الإنذار | لا توجد عناصر إنذار | لون أخضر | |||
| هناك عناصر للقلق | Red | ||||
| فشل DC | عن | ||||
| المعلمات الميكانيكية | |||||
| موصلات | N- أنثى | ||||
| Dimensions | 460 مم (باستثناء الموصل 20 مم) * 200 مم * 80 مم | ||||
| الوزن | 9.1 كجم (مع عبوة تعبئة ، 10.72 كجم) | ||||
| نوع التركيب | جدار جبل | ||||
| التأريض | الأرض الخارجية (السكن) | ||||
| المعلمات الكهربائية | |||||
| مصدر الطاقة | تيار متردد وارد 100 ~ 240 فولت ، 50 ~ 60 هرتز ، تيار مستمر 12 فولت / 7 أمبير | ||||
| استهلاك الطاقة | 55 واط | ||||
| المدخلات والمخرجات مقاومة | 50 أوم | ||||
| المعلمة البيئية | |||||
| درجة حرارة العمل | -25 “ƒ ~ + 55” | ||||
| الظروف البيئية | IP40 | ||||
| برمجة | |||||
| المراقبة المحلية | الكمبيوتر عبر منفذ إيثرنت | ||||
| مراقبة عن بعد | عبر الرسائل القصيرة أو جي بي آر إس (وظيفة إضافية) | ||||
| المعلمات الخاضعة للرقابة | كسب ، تردد ، مكرر تشغيل / إيقاف ، إنذار | ||||
| معلمات المراقبة | كسب ، تردد ، مكرر تشغيل / إيقاف ، رسالة إنذار | ||||
| إنذار | فشل المكرر ، انقطاع التيار الكهربائي ، إنذار ALC (مستوى كسب الإشارة) ، إلخ. | ||||
التعليمات:
1. بعد تثبيت إشارة معززة ليست جيدة جدا ، تغطية إشارة داخلية صغيرة جدا؟
> ضبط موقع الهوائي الخارجي واتجاهه
> تغيير هوائي خارجي آخر عالي الكسب
> تحقق مما إذا كانت الكابلات موصلة جيدًا
> تغيير مكرر أكثر قوة
2. إشارة الهاتف الخليوي شريط كامل ، ولكن جودة الاتصال سيئة؟
> مسافة أقرب بكثير بين الهوائي الداخلي والخارجي ، افصل بينهما بمسافة أطول.
3. بعد تثبيت إشارة معززة ليس فقط تكون جيدة ، ولكن أيضا أكثر سوءا؟
> مسافة أقرب بكثير بين الهوائي الداخلي والخارجي ، افصل بينهما بمسافة أطول.
4. العمل الجيد لفترة طويلة ، فجأة إشارة سيئة؟
> تحقق مما إذا كانت موصلات الكابلات الخارجية مغمورة بالمياه
> تحقق مما إذا كان مصباح الطاقة يعمل بشكل طبيعي
> إذا لم تكن الكابلات مغمورة بالمياه وكان ضوء الطاقة يعمل بشكل طبيعي ، فمن المفترض أن يواجه المعزز مشاكل ويحتاج إلى إعادته إلى المصنع لإصلاحه.
معزز إشارة الهاتف الخليوي طلب:
معزز إشارة الهاتف الخليوي تثبيت:
يتم تثبيت المعزز على الحائط من خلال مسامير التمدد.
أ. حفر ثقوب في المكان المستهدف وتركيب براغي التمدد.
ب. قم بمحاذاة الفتحات مع مسامير التمدد ، وضع غسالات مسطحة ، وحلقات زنبركية ، وصواميل بدورها ، وشد الصواميل لربط دعامة التثبيت.
ج. ضع المعزز وربطه.
د. قم بتوصيل الكابلات وكابلات الطاقة بالداعم على التوالي.
E. بعد تثبيت المعزز كما هو موضح أعلاه ، قم بتشغيله للتحقق من حالة التشغيل.
معزز إشارة الهاتف الخليوي اتصال:
A. منفذ BTS: كابل هوائي المانح متصل بالمنفذ الخارجي ؛
منفذ MS: هوائي سوط الخدمة متصل بمنفذ داخلي ؛
C. DC IN: متصل بمحول الطاقة.
ورشة العمل لدينا:
شركتنا:
جريتوين تك هو مصنع قوي وموثوق ، يركز على البحث والتطوير وتصنيع مكرر ICS الرقمي ، ومكرر الترددات اللاسلكية ، ونظام توزيع الإشارة الداخلي ، ومضخم الصوت ، ومكرر النطاق الانتقائي لأكثر من 10 سنوات.
