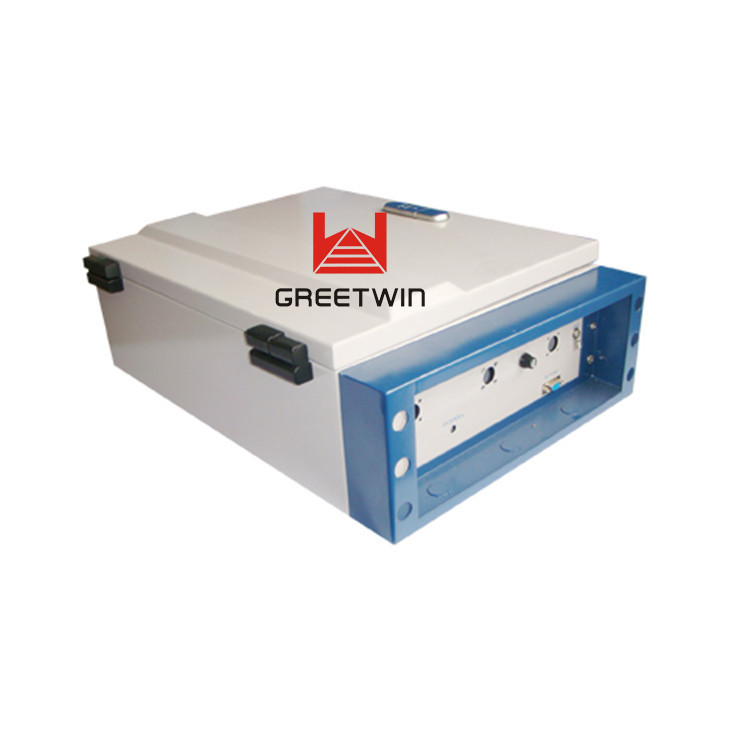

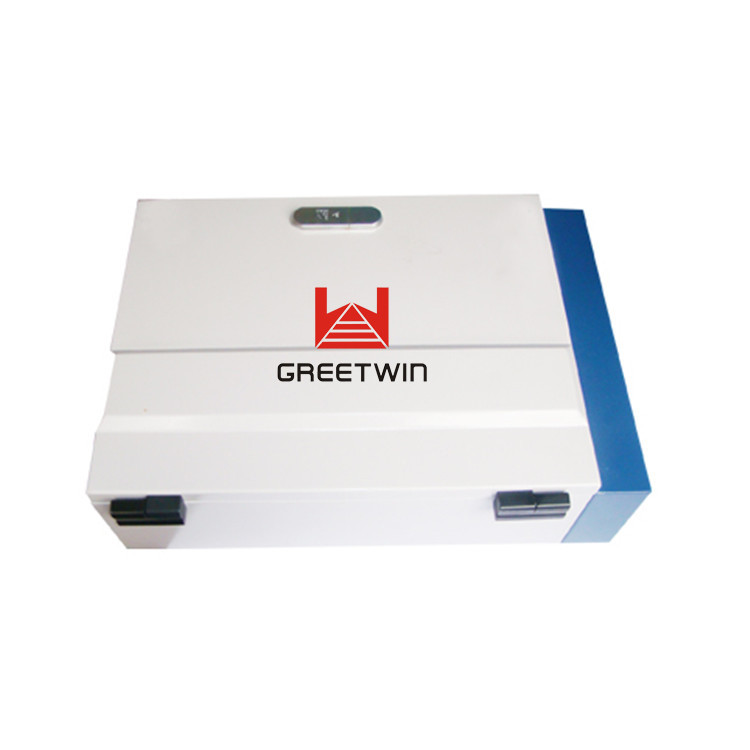

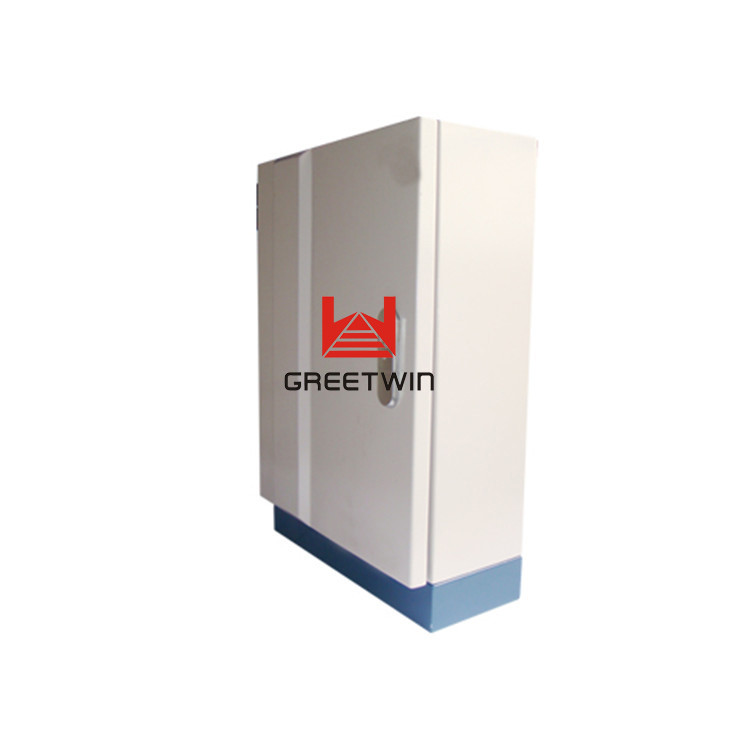

مضخم الخط 4G LTE 2600MHz شريط إشارة 40dBm مقوي إشارة الهاتف المحمول للتغطية 100000 متر مربع
الموديل: GW-40L-LA
مضخم الخط 4G LTE 2600 ميجا هرتز وصف المنتج:
مكرر الترددات اللاسلكية أحادي النطاق (RFR) هو نوع المكرر الأكثر استخدامًا.يحتوي على بنية بسيطة لنقل وتضخيم الإشارة اللاسلكية (على نفس التردد) بشفافية بين BTS (محطة الإرسال والاستقبال الأساسية) والهواتف المحمولة في شبكة لاسلكية واحدة.
يعمل RFR أحادي النطاق كمرحل بين BTS والهواتف المحمولة.تلتقط الإشارة من BTS عبر هوائي المانح ، وتضخم الإشارة خطيًا ثم تعيد إرسالها عبر هوائي التغطية (أو نظام توزيع الإشارة الداخلي) إلى منطقة التغطية الضعيفة / العمياء.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.
وفقًا لمتطلبات المشغل لتردد العمل ، يتوفر نوعان من RFR أحادي النطاق:
* مكرر الترددات اللاسلكية أحادي النطاق انتقائي النطاق: لتضخيم جميع الإشارات في النطاق بأكمله (يتم تخصيص النطاق الترددي) ؛
* مكرر الترددات اللاسلكية أحادي النطاق انتقائي للقناة: لتضخيم الإشارات المرسلة فقط في القنوات المخصصة 1/2/4/8/12/16.
مضخم الخط 4G LTE 2600 ميجا هرتز مزايا:
* غلاف من سبائك الألومنيوم مع حماية IP65 لديه مقاومة عالية للغبار والماء والتآكل ؛
* يمكن لمحدد القناة الانتقائي للغاية معالجة قنوات متعددة في وقت واحد ؛
* لا يوجد تداخل مع BTS من خلال اعتماد مكبر خطي بكسب عالٍ وضوضاء منخفضة ؛
* اعتماد مرشح مع انتقائية عالية وفقدان إدخال منخفض يزيل التداخل بين الوصلة الصاعدة والهابطة ؛
* يوفر منفذ USB ارتباطًا بجهاز كمبيوتر محمول للإشراف المحلي أو بالمودم اللاسلكي المدمج للتواصل مع NMS (نظام إدارة الشبكة) الذي يمكنه الإشراف عن بُعد على حالة عمل المكرر وتنزيل المعلمات التشغيلية إلى المكرر.
مكرر التردد اللاسلكي قابل للتطبيق بشكل أساسي في مثل هذه الحالة:
* يمكن للمكرر العثور على مكان تثبيت يمكنه استقبال إشارة BTS نقية بمستوى قوي بدرجة كافية ويمكنه تلبية متطلبات العزل لتجنب التذبذب الذاتي ؛
* والمسافة بين BTS والمنطقة المراد تغطيتها هي 2 كم حولها.
بالمقارنة مع FSR (مكرر تغيير التردد) و FOR (مكرر الألياف البصرية) ، فإن RFR له الفوائد والعيوب التالية:
طليعة:
من السهل بناء موقع التثبيت ؛
انخفاض تكلفة المعدات وبناء الموقع.
يخدع:
* قد يتسبب التركيب غير المناسب في حدوث تذبذب ذاتي ؛
* يجب أن يكون هوائي التغطية مواجهًا للهوائي المانح ، مما يحد من زاوية التغطية ؛
* قد يتم إدخال ضوضاء عالية للإشارة لأن هوائي المانح يلتقط الإشارة من الهواء ؛
* يجب تركيب المكرر ضمن تغطية BTS.
مضخم الخط 4G LTE 2600 ميجا هرتز مخطط التطبيق:
لتوسيع تغطية الإشارة للمنطقة العمياء لإشارة التعبئة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، إلخ
في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة
| تحديد | ||
| تردد العمل (قابل للتخصيص) | الإرسال (ميغا هرتز) | 2500-2570 ميجا هرتز |
| الهابطة (ميغا هرتز) | 2620 - 2690 ميجا هرتز | |
| عرض النطاق الترددي العامل | قابل للتخصيص | |
| الأعلى.مستوى الإدخال (غير مدمر) | -10 ديسيبل | |
| الأعلى.طاقة الإخراج (قابلة للتخصيص) | 43 ديسيبل | |
| الأعلى.يكسب | ≥ 90 ديسيبل | |
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | |
| نسبة الموجة الدائمة للجهد (VSWR) | <1.5 | |
| الرقم الضوضاء | ≤ 5 ديسيبل | |
| تموج في النطاق | ≤ ثلاثي الأبعاد | |
| انبعاث زائف | ضمن نطاق العمل | ≤ -15 ديسيبل / 30 كيلو هرتز |
| خارج نطاق العمل (Δf> 2.5 ميجا هرتز) | 9 كيلو هرتز ~ 1 جيجا هرتز: ≤ -36dBm / 30 كيلو هرتز | |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز: ≤ -30dBm / 30 كيلو هرتز | ||
| التعديل البيني من الدرجة الثالثة | ≤ -45dBc / 30 kHz (تقاس وفقًا لطاقة الإخراج المقدرة) | |
| تأخير النظام | ≤ 5 μSec | |
| I / O معاوقة | 50Ω | |
| موصل RF | نوع N (أنثى) / قابل للتغيير / قاع الغلاف | |
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | |
| نطاق الرطوبة النسبية | ≤ 95٪ (بدون تكاثف) | |
| مزود الطاقة (قابل للتخصيص) | تيار مستمر -48 فولت / تيار متردد 220 فولت ، 50/60 هرتز / تيار متردد 110 فولت ، 50/60 هرتز | |
| استهلاك الطاقة | ≤ 200 واط | |
| امدادات الطاقة الاحتياطية (اختياري) | 4 ساعات | |
| مستوى الغلاف | IP65 | |
