| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، FCC ، ROHS
GW-43ICSG
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
2000 قطعة في الشهر

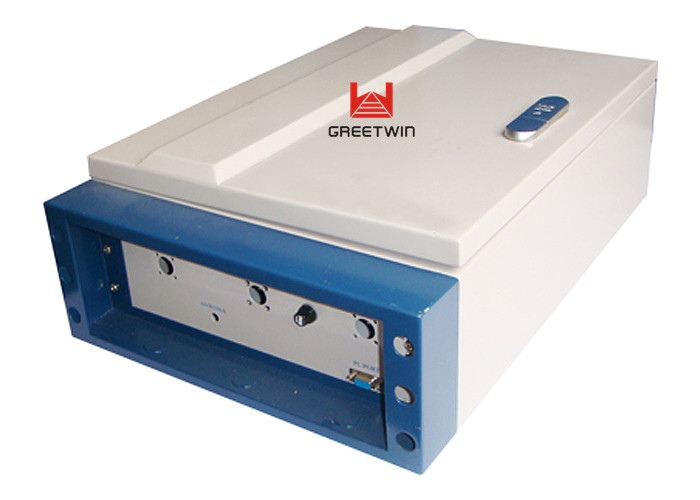

مكرر إشارة المحمول للماء لنظام إلغاء تداخل الهاتف الخليوي
وصف:
مكرر ICS (نظام إلغاء التداخل) هو نوع جديد من مكرر التردد اللاسلكي أحادي النطاق يمكنه تلقائيًا اكتشاف وإلغاء إشارات التداخل الناتجة عن تذبذب ردود فعل التردد اللاسلكي بين هوائيات المانح والتغطية في الوقت الفعلي من خلال اعتماد DSP (معالجة الإشارات الرقمية) تكنولوجيا.يمكنه إلغاء إشارات التداخل بشكل مستمر وثابت والتكيف مع أي تغييرات في بيئة التردد اللاسلكي المحيطة (بما في ذلك الأجسام الثابتة والمتحركة).
مثل مكرر الترددات اللاسلكية ، يعمل مكرر ICS كمرحل بين BTS والهواتف المحمولة.تلتقط الإشارة من BTS عبر هوائي المانح ، وتضخم الإشارة خطيًا ثم تعيد إرسالها عبر هوائي التغطية (أو نظام توزيع الإشارة الداخلي) إلى منطقة التغطية الضعيفة / العمياء.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.
سمات:
· غلاف من سبائك الألومنيوم يتميز بمقاومة عالية للغبار والماء والتآكل.
· محدد القناة الانتقائي للغاية يمكنه معالجة 12 قناة في وقت واحد ؛
· الإلغاء في الوقت الحقيقي لإشارة التداخل (بما في ذلك الخبو متعدد المسارات وإشارة التغذية المرتدة) ؛
· وظيفة ICS لمنع التذبذب الذاتي ، وتعزيز مدى الكسب والتغطية ، وتقليل متطلبات العزل بين هوائي المتبرع وهوائي التغطية ؛
· اعتماد مرشح بدرجة عالية من الانتقائية وفقدان إدخال منخفض يزيل التداخل بين الوصلة الصاعدة والهابطة ؛
المودم اللاسلكي المدمج للتواصل مع NMS (نظام إدارة الشبكة) الذي يمكنه الإشراف عن بعد على حالة عمل المكرر وتنزيل المعلمات التشغيلية إلى المكرر.
مكرر ICS قابل للتطبيق بشكل أساسي في مثل هذه الحالة:
· يمكن للمكرر العثور على مكان التثبيت الذي يمكنه استقبال إشارة BTS النقية بمستوى قوي بما يكفي ويمكنه تلبية متطلبات العزل لتجنب التذبذب الذاتي ؛
· ومن الصعب تلبية متطلبات العزل بين الهوائيات المانحة والتغطية باستخدام مكرر الترددات الراديوية.
·
بالمقارنة مع RFR (مكرر التردد اللاسلكي) القياسي ، FSR (مكرر تغيير التردد) و FOR (مكرر الألياف البصرية) ، مكرر ICS له المزايا والعيوب التالية:
مزايا:
من السهل بناء موقع التثبيت ؛
انخفاض تكلفة المعدات وبناء الموقع.
تكلفة صيانة أقل (لا توجد نفقات لتدهور كابل الألياف البصرية) ؛
يمكن أن يواجه هوائي التغطية نفس اتجاه هوائي المانح (والذي لا يمكن تحقيقه بواسطة RFR).
ديساdvantages:
قد يتم إدخال ضوضاء عالية للإشارة لأن هوائي المانح يلتقط الإشارة من الهواء ؛
يجب أن يتم تركيب المكرر ضمن تغطية BTS.
طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
· في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة
· داخلي: الفنادق ومراكز المعارض والطوابق السفلية ومراكز التسوق والمكاتب ومواقف السيارات.
| تردد العمل (قابل للتخصيص) | الإرسال | 890 - 915 ميجا هرتز |
| الهابطة | 935 - 960 ميجا هرتز | |
| عرض النطاق الترددي العامل | قابل للتخصيص | |
| الأعلى.مستوى الإدخال (غير مدمر) | -10 ديسيبل | |
| طاقة الإخراج (قابلة للتخصيص) | 43 ديسيبل ميلي واط | |
| يكسب | ≥ 95 ديسيبل | |
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | |
| التشغيل ماكس.يكسب | ≥ عزل الهوائي + 10 ديسيبل | |
| ALC & AGC | أيد | |
| حماية تذبذب مضخم الطاقة | نظام إلغاء التداخل | |
| إشارات ملاحظات الإلغاء - ماكس.أحجام النافذة | ≥ 6 μSec | |
| نطاق إلغاء التداخل | ≥ 25 ديسيبل | |
| حجم متجه الخطأ (EVM) | 12.5٪ | |
| نسبة الموجة الدائمة للجهد (VSWR) | <1.5 | |
| الرقم الضوضاء | ≤ 5 ديسيبل | |
| تموج في النطاق | ≤ ثلاثي الأبعاد | |
| خطأ التردد | ≤ 0.05 جزء في المليون | |
| انبعاث زائف | ≤ -36 ديسيبل | |
| التعديل البيني من الدرجة الثالثة | ≤ -45dBc / 30 كيلو هرتز (تقاس وفقًا لطاقة الإخراج المقدرة) | |
| تأخير النظام | ≤ 5.0μSec | |
| I / O معاوقة | 50Ω | |
| موصل RF | نوع- N (أنثى) | |
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | |
| نطاق الرطوبة النسبية | ≤ 95٪ (بدون تكاثف) | |
| مزود الطاقة (قابل للتخصيص) | تيار مستمر 48 فولت / تيار متردد 85 فولت - 265 فولت ، 45 هرتز - 65 هرتز | |
| استهلاك الطاقة | ≤200 واط | |
| امدادات الطاقة الاحتياطية (اختياري) | 4 ساعات | |
| مستوى الغلاف | IP65 | |
| الأبعاد (سم) | 75 × 50 × 32 | |
| الوزن (كجم) | 36 | |
| وظيفة مراقبة NMS (اختياري) | إنذار في الوقت الحقيقي لحالة الباب ، ودرجة الحرارة ، وإمدادات الطاقة ، و LNA ، و VSWR ، والتذبذب الذاتي ، إلخ. جهاز التحكم عن بعد مثل التشغيل / الإيقاف ، زيادة / تقليل طاقة الإخراج ، إلخ. حالة الوقت الفعلي لطاقة الإخراج / الإدخال ، وكسب UL / DL ، وجميع حالات المكرر وما إلى ذلك. | |
دعم تردد العمل:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
مخطط التطبيق:
