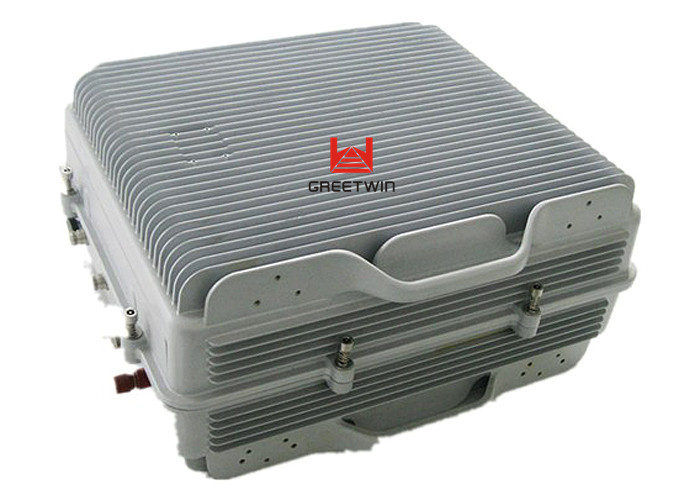

10W CDMA 450Mhz كامل النطاق 3G مكرر إشارة لحل تغطية النفق



1) التغذية المحورية للهوائي الموزع السلبي

يعد استخدام التغذية المحورية للهوائي الموزع المنفعل للتغطية طريقة اختيارية.يتميز حل التغطية هذا بتصميم أكثر مرونة ، وتكاليف أقل نسبيًا وأكثر ملاءمة للتثبيت.توهين الكبل متحد المحور منخفض نسبيًا.يعتمد اختيار كسب الهوائي بشكل أساسي على قيود شروط التثبيت.عندما تسمح الظروف ، كلما زاد كسب الهوائي ، ستكون منطقة التغطية الأكبر.تتمثل بساطة هذا الحل في استخدام هوائي واحد لتغطية النفق ، وهو الحل الأرخص لتغطية النفق القصير نسبيًا.



مكرر الإشارة المحمول 10 واط هو نوع مكرر يستخدم بشكل متكرر.يحتوي على بنية بسيطة لنقل وتضخيم الإشارة اللاسلكية (على نفس التردد) بشفافية بين BTS (محطة الإرسال والاستقبال الأساسية) والهواتف المحمولة في الشبكة اللاسلكية المزدوجة.
يعمل مُقوي الإشارة المحمول 40dBm كمرحل بين BTS والهواتف المحمولة.تلتقط الإشارة من BTS عبر هوائي المانح ، وتضخم الإشارة خطيًا ثم تعيد إرسالها عبر هوائي التغطية (أو نظام توزيع الإشارة الداخلي) إلى منطقة التغطية الضعيفة / العمياء.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.

سمات:
* غلاف من سبائك الألومنيوم مع حماية IP65 لديه مقاومة عالية للغبار والماء والتآكل ؛
* يمكن لمحدد القناة الانتقائي للغاية معالجة قنوات متعددة في وقت واحد ؛
* لا يوجد تداخل مع BTS من خلال اعتماد مكبر خطي بكسب عالٍ وضوضاء منخفضة ؛
* اعتماد مرشح انتقائية عالية وفقدان إدخال منخفض يزيل التداخل بين الوصلة الصاعدة والهابطة ؛
* (اختياري) يوفر منفذ USB ارتباطًا بجهاز كمبيوتر محمول للإشراف المحلي أو بالمودم اللاسلكي المدمج للتواصل مع NMS (نظام إدارة الشبكة) الذي يمكنه الإشراف عن بُعد على حالة عمل المكرر وتنزيل المعلمات التشغيلية إلى المكرر.

مكرر التردد اللاسلكي قابل للتطبيق بشكل أساسي في مثل هذه الحالة:
* يمكن للمكرر العثور على مكان تثبيت يمكنه استقبال إشارة BTS نقية بمستوى قوي بدرجة كافية ويمكنه تلبية متطلبات العزل لتجنب التذبذب الذاتي ؛
* والمسافة بين BTS والمنطقة المراد تغطيتها هي 2 كم حولها.

بالمقارنة مع FSR (مكرر تغيير التردد) و FOR (مكرر الألياف البصرية) ، فإن مكرر التردد اللاسلكي له المزايا والعيوب التالية:
طليعة:
من السهل بناء موقع التثبيت ؛
انخفاض تكلفة المعدات وبناء الموقع.

سلبيات:
* قد يتسبب التركيب غير المناسب في حدوث تذبذب ذاتي ؛
* يجب أن يكون هوائي التغطية مواجهًا للهوائي المانح ، مما يحد من زاوية التغطية ؛
* قد يتم إدخال ضوضاء عالية للإشارة لأن هوائي المانح يلتقط الإشارة من الهواء ؛
* يجب تركيب المكرر ضمن تغطية BTS.

طلب:
لتوسيع تغطية الإشارة للمنطقة العمياء لإشارة التعبئة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، إلخ
في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة

نموذج رقم:

33 ديسيبل ، GW-33BSRC450
37 ديسيبل ، GW-37BSRC450
40 ديسيبل ، GW-40BSRC450
43 ديسيبل ميلي واط ، GW-43BSRC450
