| الكمية: | |
|---|---|
قوانغدونغ ، الصين
جريتوين
SGS ، ISO9001 ، CE ، ROHS
GW-30G850
1
3-5 أيام
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
1000

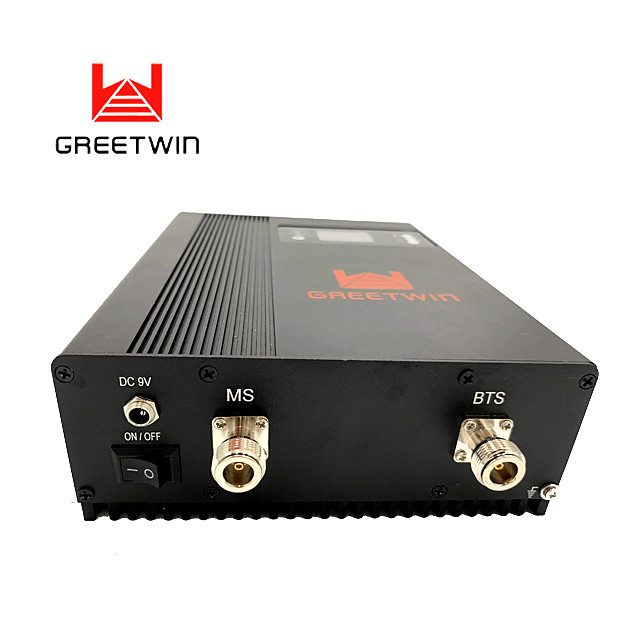

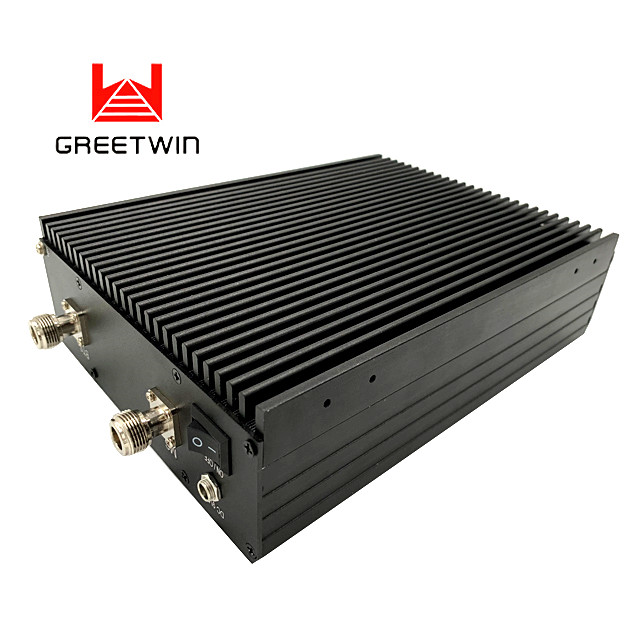

Smart Design Single 1W 30dBm GSM 850MHz Mobile Signal Booster مكبر للصوت المحمول
نموذج:GW-30G850
مكبر إشارة الهاتف المحمول 30dBm وصف:
تعد سلسلة Indoor Signal Booster حلاً مثاليًا للشركات الصغيرة / المتوسطة والمستخدمين المنزليين الذين يتطلعون إلى تعزيز الاتصال اللاسلكي الداخلي.يتم توصيله عبر كبل متحد المحور إلى Donor Antenna وهوائي الخدمة ، ويتم وضع Donor Antenna خارج المبنى حيث يسهل الوصول إلى إشارة BTS ، ويتم وضع هوائي الخدمة في المبنى حيث يمكنه تمديد التغطية الراديوية إلى المنطقة العمياء.
يغطي مكرر LCD جميع شبكات الاتصالات العامة اللاسلكية الحالية:
CDMA800 / GSM850

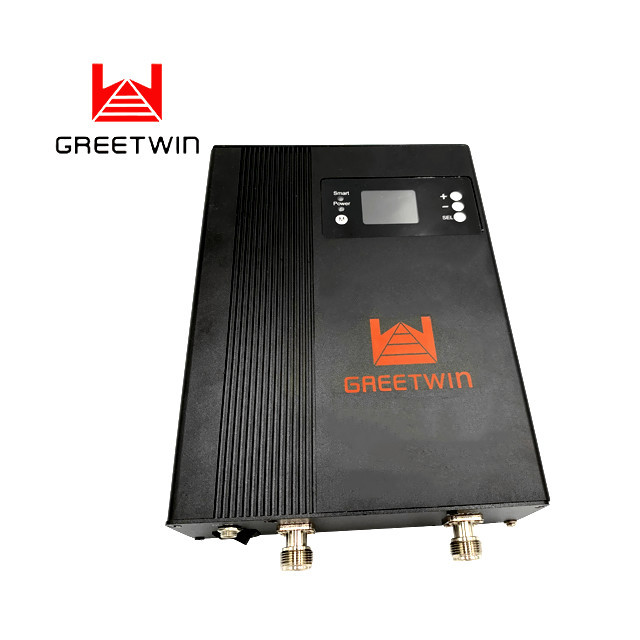

تحتوي مكررات LCD على العديد من الوظائف الذكية: مثل اكتشاف عزل الهوائي ، ومؤشر قوة إشارة الإدخال والإخراج ، ومؤشر النظام ، والتحكم اليدوي في الكسب ، والوضع الذكي.انظر المقدمة التفصيلية المدرجة أدناه:
سيتم إيقاف تشغيل الشاشة تلقائيًا إذا لم تلمسها خلال دقيقة واحدة.
1. 'GREETWIN ' هو شعار الشركة.
2. الطاقة: امدادات الطاقة مع مؤشر.
3. ذكي: وظيفة ذكية مع مؤشر.الوضع التلقائي الآن.
4. M: 'AUTO ' التبديل إلى 'MANU '.
5. Sel: حدد أنظمة العمل ،
اضغط لفترة طويلة على الزر لمدة 2 ثانية ، وسوف تدخل في 900 متر.ثم تحديد الكسب.
ثم قم بتعيين الكسب 65dB ، اضغط لفترة طويلة على الزر لمدة 2 ثانية مرة أخرى.تم تأكيد 65dB.
6. 900 ميجا هرتز: عرض نظام العمل الحالي.اضغط على 'Sel ' للتغيير إلى نظام مختلف للتشغيل.
7. AUTO / MANU: الوضع التلقائي أو وضع الكسب اليدوي.
8. AGC: التحكم التلقائي في الكسب مع المؤشر.
9. ISO: فحص العزل بمؤشر.
10. 63dB / 68dB: كسب من نظام العمل.
11. 0dBm / 0dBm: القوة الخارجية لنظام العمل.
12. UL هو الإرسال ، و DL هو الارتباط الهابطة. '+ ' يزيد الكسب ، '- ' يقلل الربح.
مكبر إشارة الهاتف المحمول 30dBm سمات:
1. فحص العزلة.عند تشغيل المكرر لأول مرة ، سيكتشف الجهاز تلقائيًا العزلة بين هوائي المتبرع وهوائي الخدمة.يمكن للمستخدمين رؤية الحالة بشكل أسهل وإجراء التعديل وفقًا لذلك.
2. مؤشر قوة إشارة الإدخال والإخراج.العدد المحدد للوصلة الصاعدة والهابطة المقاسة في طاقة الخرج (ديسيبل).سهل لفهم المستخدمين.
3. تعديل الكسب اليدوي.يمكن للمستخدمين أو المهندسين تقليل كسب مكرر يدويًا عبر الأزرار الموجودة أسفل الشاشة.يمكن تعيين كسب الوصلة الصاعدة والهابطة بشكل مستقل. '+ ' يزيد الكسب ، '- ' يقلل الربح.
4. التحكم التلقائي في الكسب.التحكم التلقائي في الكسب (AGC) هو ميزة ضبط اكتساب ديناميكي بنطاق 31 ديسيبل.
5.Smart الوضع = الوضع التلقائي.يمكن للمكرر تغيير الكسب تلقائيًا وفقًا للبيئة المحددة عند تشغيل الوظيفة الذكية.يرجى ملاحظة أنه عند تشغيل SMART ، لا يمكن للمستخدمين تعيين الكسب يدويًا.خفض الكسب 31 ديسيبل تلقائيًا في البداية ، ثم AGC Alarm RED عند تحكم AGC 5dB-10dB ، ISO Alarm RED عند تحكم AGC 20dB-25dB ، سيتم إيقاف تشغيل المكرر تلقائيًا.إعادة التشغيل التلقائي بعد دقيقتين.
6. وضع MANU ، يمكن للمستخدمين ضبط الكسب يدويًا.AGC Alarm RED عندما تحكم AGC 5dB-10dB ؛
ISO Alarm RED عندما يتحكم AGC 20dB-25dB ، سيتم إيقاف تشغيل المكرر تلقائيًا.
إعادة التشغيل التلقائي بعد دقيقتين.
7. اغلاق تلقائي = ISO.إيقاف التشغيل التلقائي هي مرحلة توقف مؤقتًا وظيفة التردد اللاسلكي.إذا انخفضت طاقة الإدخال إلى نطاق آمن لتشغيل المكرر ، فسيقوم البرنامج بتشغيل المكرر مرة أخرى واستعادة جميع الوظائف على الفور.ومع ذلك ، إذا ظلت طاقة الإدخال كبيرة جدًا وخطيرة على الشبكة ، فسيتم إغلاقها تمامًا.في مثل هذه الحالة ، تكون الإشارة قوية جدًا لاستخدام المكرر.
التطبيقات:
1) هوائي المانح: يوصى باستخدام هوائي لوحة عريضة النطاق (7 ~ 14dBi كسب) أو هوائي Yagi ، يفضل استخدام الهوائي مع الاتجاه الجيد والكسب العالي والديكور إذا كان في المناطق الحضرية.
2) دور: يلتقط الإشارات من البرج ، ويرسلها إلى المعزز عبر الكابلات ، وفي نفس الوقت ، ينقل الإشارات المتنقلة المضخمة من المعزز إلى البرج.
3) هوائي الخادم: يوصى باستخدام هوائي داخلي أو هوائي لوحة.يعد Omni الداخلي مناسبًا للمناطق المفتوحة على مصراعيها حيث يمكن إشعاع الإشارات من المركز إلى المناطق المحيطة ، في حين أن اللوحة الداخلية مناسبة لتلك المناطق الضيقة والطويلة ، مثل الأنفاق والممرات والمصاعد وما إلى ذلك.
4) الكابلات: الكابلات المحورية 5D-FB أو 7D-FB.
5) مزود الطاقة: محول الطاقة الداعم ، معيار سطح المكتب.عادة ما تكون متصلة مباشرة بمأخذ الطاقة.ولكن يفضل أن يكون مزودًا بمفتاح هواء ، يجب توصيل التأريضات وأحيانًا مانع الصواعق.
مكبر إشارة الهاتف المحمول 30dBm تحديد:
| تخصيص | الإرسال | الهابطة | |
| تكرار | CDMA800 / GSM850 | 824 - 849 ميجا هرتز | 935 - 960 ميجا هرتز |
| عملية النطاق الترددي | نطاق عريض | ||
| يكسب | ≥ 75 ديسيبل | ≥80 ديسيبل | |
| انتاج الطاقة | ≥23 ديسيبل | ≥27 ديسيبل | |
| MGC (التحكم اليدوي في الكسب) | نطاق 31 ديسيبل / خطوة 1 ديسيبل | ||
| تموج في النطاق | 8 ديسيبل | ||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||
| VSWR | ≤2.0 | ||
| التحكم الآلي في المستوى | ≥20 ديسيبل | ||
| منتجات التحويل البيني | ≤ -40 ديسيبل | ||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36dBm / 30 كيلو هرتز | |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز | ≤ -30dBm / 30 كيلو هرتز | ||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||
| MTBF | > 50000 ساعة | ||
| تأخير الوقت | ≤1.5μs | ||
| معاوقة | 50Ω | ||
| مزود الطاقة | الإدخال: تيار متردد 110 ~ 240 فولت ؛الإخراج: DC 9V / 5A | ||
| إنذار LED | ليد اشارة | DC ON / OFF | |
| ال اي دي ذكي | تشغيل / إيقاف الوظيفة الذكية | ||
| AGC إنذار | إنذار أحمر عند ALC 5dB-10dB | ||
| إنذار ISO | إنذار أحمر عند ALC 20dB-25dB ، ثم سيتم إيقاف تشغيل المكرر تلقائيًا. إعادة التشغيل التلقائي بعد دقيقتين. | ||
| المواصفات الميكانيكية | |||
| موصل RF | N- أنثى | ||
| استهلاك الطاقة | 25 واط | ||
| درجة حرارة التشغيل | -10 “ƒ ~ + 55” | ||
| ظروف البيئة | IP40 (داخلي) | ||
| نوع التثبيت | التثبيت على الحائط | ||
| الأبعاد (D x W x H) | 228 * 170 * 65 ملم | ||
| وزن | 3.5 كيلو جرام | ||
