| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-40C
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

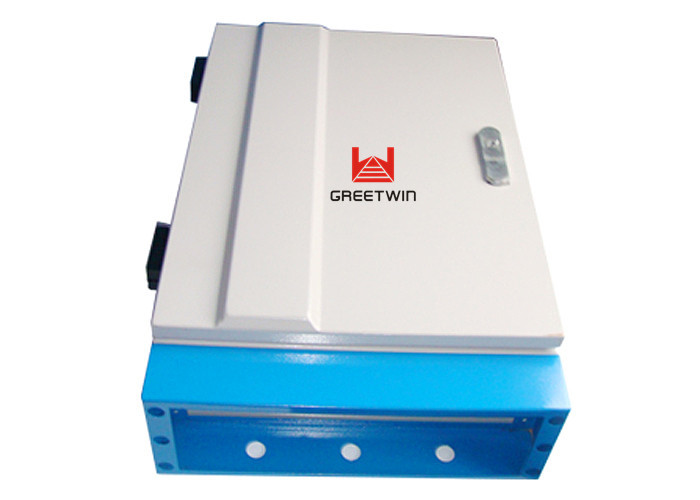

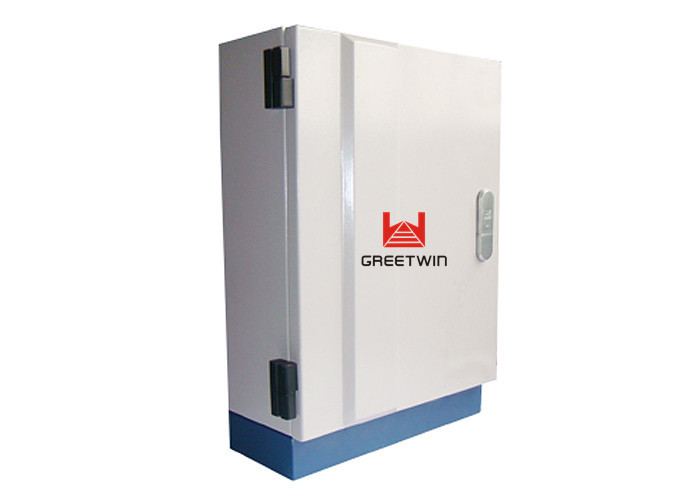

10 Watt GSM 850Mhz Mobile Signal Repeater يستخدم للمطار والنفق والقرية
مكرر الإشارة المحمول 10 واط هو نوع مكرر يستخدم بشكل متكرر.يحتوي على بنية بسيطة لنقل وتضخيم الإشارة اللاسلكية (على نفس التردد) بشفافية بين BTS (محطة الإرسال والاستقبال الأساسية) والهواتف المحمولة في الشبكة اللاسلكية المزدوجة.
يعمل مُقوي الإشارة المحمول 40dBm كمرحل بين BTS والهواتف المحمولة.تلتقط الإشارة من BTS عبر هوائي المانح ، وتضخم الإشارة خطيًا ثم تعيد إرسالها عبر هوائي التغطية (أو نظام توزيع الإشارة الداخلي) إلى منطقة التغطية الضعيفة / العمياء.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.
سمات:
* غلاف من سبائك الألومنيوم مع حماية IP65 لديه مقاومة عالية للغبار والماء والتآكل ؛
* يمكن لمحدد القناة الانتقائي للغاية معالجة قنوات متعددة في وقت واحد ؛
* لا يوجد تداخل مع BTS من خلال اعتماد مكبر خطي بكسب عالٍ وضوضاء منخفضة ؛
* اعتماد مرشح انتقائية عالية وفقدان إدخال منخفض يزيل التداخل بين الوصلة الصاعدة والهابطة ؛
* (اختياري) يوفر منفذ USB ارتباطًا بجهاز كمبيوتر محمول للإشراف المحلي أو بالمودم اللاسلكي المدمج للتواصل مع NMS (نظام إدارة الشبكة) الذي يمكنه الإشراف عن بُعد على حالة عمل المكرر وتنزيل المعلمات التشغيلية إلى المكرر.
مكرر التردد اللاسلكي قابل للتطبيق بشكل أساسي في مثل هذه الحالة:
* يمكن للمكرر العثور على مكان تثبيت يمكنه استقبال إشارة BTS نقية بمستوى قوي بدرجة كافية ويمكنه تلبية متطلبات العزل لتجنب التذبذب الذاتي ؛
* والمسافة بين BTS والمنطقة المراد تغطيتها هي 2 كم حولها.
بالمقارنة مع FSR (مكرر تغيير التردد) و FOR (مكرر الألياف البصرية) ، فإن مكرر التردد اللاسلكي له المزايا والعيوب التالية:
طليعة:
من السهل بناء موقع التثبيت ؛
انخفاض تكلفة المعدات وبناء الموقع.
يخدع:
* قد يتسبب التركيب غير المناسب في حدوث تذبذب ذاتي ؛
* يجب أن يكون هوائي التغطية مواجهًا للهوائي المانح ، مما يحد من زاوية التغطية ؛
* قد يتم إدخال ضوضاء عالية للإشارة لأن هوائي المانح يلتقط الإشارة من الهواء ؛
* يجب تركيب المكرر ضمن تغطية BTS.
طلب:
لتوسيع تغطية الإشارة للمنطقة العمياء لإشارة التعبئة حيث تكون الإشارة ضعيفة أو غير متوفرة.
داخلي: الفنادق ، المنزل ، الأقبية ، مراكز التسوق ، المكاتب ، مواقف السيارات ، إلخ
في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة
تحديد:
| GSM 850 | ||
| تردد العمل (قابل للتخصيص) | الإرسال (ميغا هرتز) | 824-849 ميجا هرتز |
| الهابطة (ميغا هرتز) | 869-894 ميجا هرتز | |
| عرض النطاق الترددي العامل | 25 ميجا هرتز | |
| الأعلى.مستوى الإدخال (غير مدمر) | -10 ديسيبل | |
| الأعلى.طاقة الإخراج (قابلة للتخصيص) | 40 ديسيبل | |
| الأعلى.يكسب | ≥ 95 ديسيبل | |
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | |
| نسبة الموجة الدائمة للجهد (VSWR) | <1.5 | |
| انبعاث زائف | ضمن نطاق العمل | ≤ -15 ديسيبل / 30 كيلو هرتز |
| خارج نطاق العمل (Δf> 2.5 ميجا هرتز) | 9 كيلو هرتز ~ 1 جيجا هرتز: ≤ -36dBm / 30 كيلو هرتز | |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز: ≤ -30dBm / 30 كيلو هرتز | ||
| الرقم الضوضاء | ≤ 5 ديسيبل | |
| تموج في النطاق | ≤ ثلاثي الأبعاد | |
| التعديل البيني من الدرجة الثالثة | ≤ -45dBc / 30 kHz (تقاس وفقًا لطاقة الإخراج المقدرة) | |
| تأخير النظام | ≤ 5.0μSec | |
| I / O معاوقة | 50Ω | |
| موصل RF | نوع N (أنثى) / قابل للتغيير / قاع الغلاف | |
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | |
| نطاق الرطوبة النسبية | ≤ 95٪ (بدون تكاثف) | |
| مزود الطاقة (قابل للتخصيص) | تيار متردد 220 فولت ، 50/60 هرتز / تيار متردد 110 فولت ، 50/60 هرتز | |
| استهلاك الطاقة | ≤ 200 واط | |
| امدادات الطاقة الاحتياطية (اختياري) | 4 ساعات | |
| مستوى الغلاف | IP65 | |
| Dimensions | 550 مم × 440 مم × 235 مم | |
| وزن | 40 كجم | |
| وظيفة مراقبة NMS (اختياري) | التنبيه في الوقت الحقيقي لحالة الباب ، ودرجة الحرارة ، ومصدر الطاقة ، و LNA ، و VSWR ، والتذبذب الذاتي ، وما إلى ذلك. كسب UL / DL ، كل حالة مكرر إلخ. | |
دعم هذه الترددات:
| نطاق الترددات | الإرسال | الهابطة |
| سى دى ام ايه 450 | 452.5 - 457.5 ميجا هرتز | 462.5 - 467.5 ميجا هرتز |
| LTE700 أ / ب | 699-716 ميجا هرتز | 729-746 ميجا هرتز |
| LTE700 ج | 777-787 ميجا هرتز | 746-756 ميجا هرتز |
| LTE700 د | 788-798 ميجا هرتز | 758-768 ميجا هرتز |
| LTE 800 | 832-862 ميجا هرتز | 791-821 ميجا هرتز |
| آيدين | 806-824 ميجا هرتز | 851-869 ميجا هرتز |
| CDMA 800 / GSM 850 | 824-849 ميجا هرتز | 869-894 ميجا هرتز |
| GSM 900 | 890-915 ميجا هرتز | 935-960 ميجا هرتز |
| EGSM | 880 - 915 ميجا هرتز | 925 - 960 ميجا هرتز |
| AWS1700 | 1710-1755 ميجا هرتز | 2110 - 2155 ميجا هرتز |
| DCS 1800 | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز |
| أجهزة الكمبيوتر 1900 | 1850-1910 ميجا هرتز | 1930-1990 ميجا هرتز |
| WCDMA / 3G 2100 | 1920- 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| LTE 2600 | 2500-2570 ميجا هرتز | 2620-2690 ميجا هرتز |
مخطط التطبيق:
التغطية الداخلية:
التغطية الخارجية:
