| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-40W
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

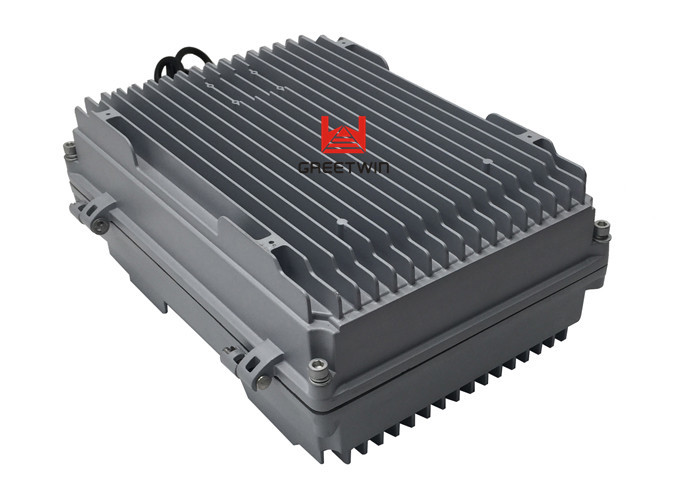

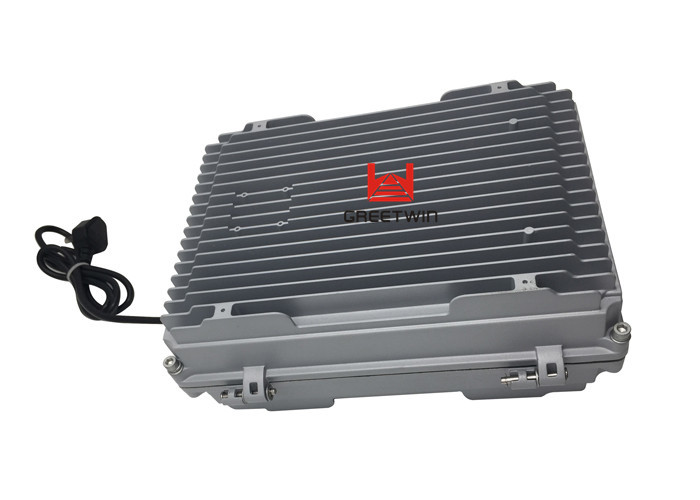

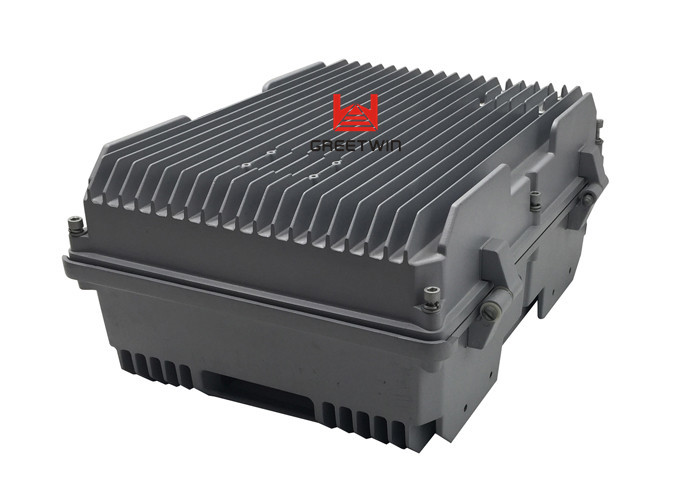

معززات إشارة الهاتف الخليوي 10 واط 2100 ميجا هرتز ، مكرر إشارة الجيل الثالث 3G WCDMA UMTS للمباني الكبيرة
وصف مقوي الإشارة:
تستخدم شركات شبكة الهاتف المحمول ترددات مختلفة لنقل البيانات إلى هواتفنا المحمولة.
جريتوين طورت مجموعة شاملة من أجهزة إعادة الإرسال 3G 2100 واسعة النطاق عالية الأداء والتي من شأنها أن تلبي متطلباتك تجاه الجهاز من حيث ترددات التشغيل للمكالمات وبيانات الجوال بالإضافة إلى التغطية.
تعد أجهزة إعادة الإرسال واسعة النطاق 3G 2100MHz من الحلول الفعالة من حيث التكلفة والموثوقة المصممة لتوسيع نطاق تغطية أنظمة اتصالات 3G وتحسينها. GW-40W تم تصميم مكرر الترددات الراديوية لحل مشاكل إشارة 3G المتنقلة ، وهي أرخص بكثير من إضافة محطة أساسية جديدة (BTS).تتمثل العملية الرئيسية للمكررات في استقبال إشارة منخفضة الطاقة من BTS عبر إرسال RF ثم إرسال الإشارة المكبرة إلى المناطق التي تكون فيها تغطية الشبكة غير كافية ، كما يتم تضخيم إشارة الهاتف المحمول وإرسالها إلى BTS عبر الاتجاه المعاكس.
مكرر الترددات اللاسلكية أحادي النطاق هو نوع مكرر يستخدم بشكل متكرر.يحتوي على بنية بسيطة لنقل وتضخيم الإشارة اللاسلكية (على نفس التردد) بشفافية بين BTS (محطة الإرسال والاستقبال الأساسية) والهواتف المحمولة في شبكة لاسلكية واحدة.
يعمل مكرر الترددات اللاسلكية أحادي النطاق كمرحل بين BTS والهواتف المحمولة.
تلتقط الإشارة من BTS عبر هوائي المانح ، وتضخم الإشارة خطيًا ثم تعيد إرسالها عبر هوائي التغطية (أو نظام توزيع الإشارة الداخلي) إلى منطقة التغطية الضعيفة / العمياء.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.
وفقًا لمتطلبات المشغل لتردد العمل ، يتوفر نوعان من RFR أحادي النطاق:
1. مكرر الترددات اللاسلكية أحادي النطاق الانتقائي للنطاق: لتضخيم جميع الإشارات في النطاق بأكمله (يتم تخصيص النطاق الترددي) ؛
2. مكرر الترددات اللاسلكية أحادي النطاق الانتقائي للقناة: لتضخيم الإشارات المرسلة فقط في القنوات المخصصة 1/2/4/8/16.
ميزات معزز الإشارة:
· غلاف من سبائك الألومنيوم يتميز بمقاومة عالية للغبار والماء والتآكل.
· وظيفة AGC (التحكم التلقائي في الكسب) لمنع التذبذب الذاتي ؛
· محدد قناة انتقائي للغاية يمكنه معالجة قنوات متعددة في وقت واحد ؛
· لا يوجد تداخل مع BTS من خلال اعتماد مكبر خطي بكسب عالٍ وضوضاء منخفضة ؛
· اعتماد مرشح بدرجة عالية من الانتقائية وفقدان إدخال منخفض يزيل التداخل بين الوصلة الصاعدة والهابطة ؛
إشارة معززة طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
· في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة ...
· داخلي: الفنادق ومراكز المعارض والطوابق السفلية ومراكز التسوق والمكاتب ومواقف السيارات.
المكرر قابل للتطبيق بشكل أساسي في مثل هذه الحالة:
· يمكن للمكرر أن يجد مكان تركيب يمكنه استقبال إشارة BTS النقية بمستوى قوي بما يكفي ويمكنه تلبية متطلبات العزل لتجنب التذبذب الذاتي ؛
بالمقارنة مع FSR (مكرر تغيير التردد) و FOR (مكرر الألياف البصرية) ، فإن RFR له الفوائد والعيوب التالية:
| طليعة | يخدع |
| · من السهل بناء موقع التثبيت. · انخفاض تكلفة المعدات وبناء المواقع. | · قد يتسبب التركيب غير المناسب في حدوث تذبذب ذاتي ؛ · يجب أن يكون هوائي التغطية مواجهًا للهوائي المانح ، مما يحد من زاوية التغطية ؛ · · قد تحدث ضوضاء عالية للإشارة لأن هوائي المانح يلتقط الإشارة من الهواء ؛ · يجب تركيب المكرر ضمن تغطية BTS. |
إشارة معززة تخصيص:
| تردد العمل (قابل للتخصيص) | الإرسال | 1920 - 1980 ميجا هرتز |
| الهابطة | 2110 - 2170 ميجا هرتز | |
| عرض النطاق الترددي العامل | قابل للتخصيص | |
| الأعلى.مستوى الإدخال (غير مدمر) | -10 ديسيبل | |
| طاقة الإخراج (قابلة للتخصيص) | 40 ديسيبل (10 واط) | |
| يكسب | ≥ 90 ديسيبل | |
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | |
| AGC (التحكم التلقائي في الكسب) / | > 20 ديسيبل | |
| نسبة الموجة الدائمة للجهد (VSWR) | <1.5 | |
| الرقم الضوضاء | ≤ 5 ديسيبل | |
| تموج في النطاق | ≤ ثلاثي الأبعاد | |
| خطأ التردد | ≤ 0.05 جزء في المليون | |
| انبعاث زائف | ضمن نطاق العمل | ≤ -15 ديسيبل / 30 كيلو هرتز |
| خارج نطاق العمل | 9 كيلو هرتز ~ 1 جيجا هرتز: ≤ -36dBm / 30 كيلو هرتز | |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز: ≤ -30dBm / 30 كيلو هرتز | ||
| التعديل البيني من الدرجة الثالثة | ≤ -45dBc / 30 kHz (تقاس وفقًا لطاقة الإخراج المقدرة) | |
| تأخير النظام | ≤ 5.0μSec | |
| I / O معاوقة | 50Ω | |
| موصل RF | نوع N (أنثى) | |
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | |
| نطاق الرطوبة النسبية | ≤ 95٪ (بدون تكاثف) | |
| مزود الطاقة (قابل للتخصيص) | تيار مستمر 48 فولت / تيار متردد 85 فولت - 265 فولت ، 45 هرتز - 65 هرتز | |
| استهلاك الطاقة | ≤200 واط | |
| امدادات الطاقة الاحتياطية (اختياري) | 4 ساعات | |
| مستوى الغلاف | IP65 | |
| الأبعاد (سم) | 75 × 50 × 32 | |
| الوزن (كجم) | ≤25 | |
