| الكمية: | |
|---|---|
قوانغدونغ ، الصين
جريتوين
SGS ، ISO9001 ، CE ، ROHS
GW-15CP
1
179.13 دولار أمريكي / جهاز كمبيوتر
3-5 أيام
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
1000

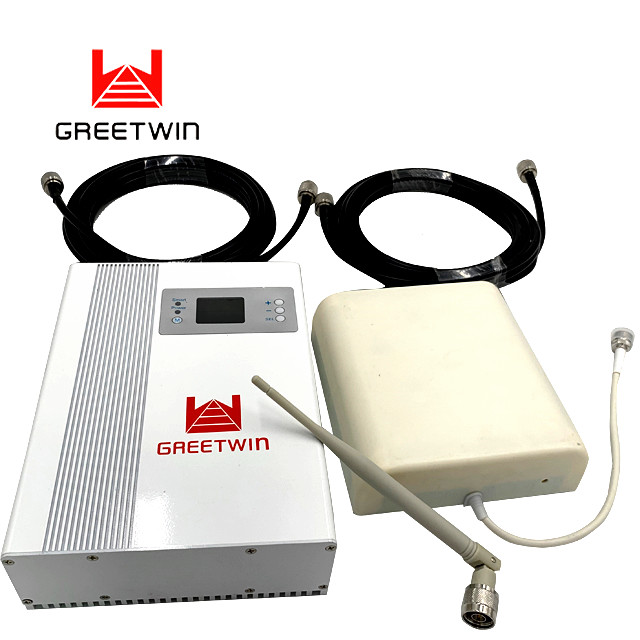

27dBm WCDMA 3G 2100 أحادية النطاق إشارة الهاتف الخليوي الداعم مكرر الهاتف المحمول للمكتب
نموذج:GW-27W
مكرر الهاتف المحمول وصف:
توفر الشبكات اللاسلكية المحمولة راحة كبيرة لتواصل الناس.ومع ذلك ، غالبًا ما يعاني الأشخاص من انقطاع أو فشل في الاتصال بسبب فقدان أو ضعف الإشارة اللاسلكية للهاتف المحمول والذي ينتج دائمًا عن تأثير الظل لنقل الإشارات اللاسلكية وتأثير حماية المباني على الموجة الكهرومغناطيسية.الوضع قائم أيضًا في منطقة نائية بها عدد قليل من المحطات القاعدية أو خارج نطاق تغطية المحطة الأساسية.
مكررات LCD عبارة عن حل مصمم حديثًا بوظائف ذكية.إنه الحل الأمثل لتوفير تحسين لاسلكي في الاستقبال الخلوي للمنزل أو المكتب أو المطعم أو المبنى أو مركز التسوق.مساحة التغطية تتراوح من 300 إلى 1000 متر مربع.
يغطي مكرر LCD جميع شبكات الاتصالات العامة اللاسلكية الحالية:
WCDMA2100 ميجا هرتز.
تحتوي مكررات LCD على العديد من الوظائف الذكية: مثل اكتشاف عزل الهوائي ، ومؤشر قوة إشارة الإدخال والإخراج ، ومؤشر النظام ، والتحكم اليدوي في الكسب ، والوضع الذكي.انظر المقدمة التفصيلية المدرجة أدناه:
سيتم إيقاف تشغيل الشاشة تلقائيًا إذا لم تلمسها خلال دقيقة واحدة.
1. 'GREETWIN ' هو شعار الشركة.
2. الطاقة: امدادات الطاقة مع مؤشر.
3. ذكي: وظيفة ذكية مع مؤشر.الوضع التلقائي الآن.
4. M: 'AUTO ' التبديل إلى 'MANU '.
5. Sel: حدد أنظمة العمل ،
اضغط لفترة طويلة على الزر لمدة 2 ثانية ، وسوف تدخل في 900 متر.ثم تحديد الكسب.
ثم قم بتعيين الكسب 65 ديسيبل ، اضغط لفترة طويلة على الزر لمدة 2 ثانية مرة أخرى.تم تأكيد 65dB.
6. 900 ميجا هرتز: عرض نظام العمل الحالي.اضغط على 'Sel ' للتغيير إلى نظام مختلف للتشغيل.
7. AUTO / MANU: الوضع التلقائي أو وضع الكسب اليدوي.
8. AGC: التحكم التلقائي في الكسب مع المؤشر.
9. ISO: فحص العزل بمؤشر.
10. 63dB / 68dB: كسب من نظام العمل.
11. 0dBm / 0dBm: القوة الخارجية لنظام العمل.
12. UL هو الإرسال ، و DL هو الارتباط الهابطة. '+ ' يزيد الكسب ، '- ' يقلل الكسب.
مكرر الهاتف المحمول سمات:
1. فحص العزلة.عند تشغيل المكرر لأول مرة ، سيكتشف الجهاز تلقائيًا العزلة بين هوائي المتبرع وهوائي الخدمة.يمكن للمستخدمين رؤية الحالة بشكل أسهل وإجراء التعديل وفقًا لذلك.
2. مؤشر قوة إشارة الإدخال والإخراج.العدد المحدد للوصلة الصاعدة والهابطة المقاسة في طاقة الإخراج (ديسيبل).سهل لفهم المستخدمين.
3. تعديل الكسب اليدوي.يمكن للمستخدمين أو المهندسين تقليل كسب مكرر يدويًا عبر الأزرار الموجودة أسفل الشاشة.يمكن تعيين كسب الوصلة الصاعدة والهابطة بشكل مستقل. '+ ' يزيد الكسب ، '- ' يقلل الكسب.
4. التحكم التلقائي في الكسب.التحكم التلقائي في الكسب (AGC) هو ميزة ضبط اكتساب ديناميكي بنطاق 31 ديسيبل.
5.Smart الوضع = الوضع التلقائي.يمكن للمكرر تغيير الكسب تلقائيًا وفقًا للبيئة المحددة عند تشغيل الوظيفة الذكية.يرجى ملاحظة أنه عند تشغيل SMART ، لا يمكن للمستخدمين تعيين الكسب يدويًا.خفض الكسب 31 ديسيبل تلقائيًا في البداية ، ثم AGC Alarm RED عند تحكم AGC 5dB-10dB ، ISO Alarm RED عند تحكم AGC 20dB-25dB ، سيتم إيقاف تشغيل المكرر تلقائيًا.إعادة التشغيل التلقائي بعد دقيقتين.
6. وضع MANU ، يمكن للمستخدمين ضبط الكسب يدويًا.AGC Alarm RED عندما تحكم AGC 5dB-10dB ؛
ISO Alarm RED عندما يتحكم AGC 20dB-25dB ، سيتم إيقاف تشغيل المكرر تلقائيًا.
إعادة التشغيل التلقائي بعد دقيقتين.
7. اغلاق تلقائي = ISO.إيقاف التشغيل التلقائي هي مرحلة توقف مؤقتًا وظيفة التردد اللاسلكي.إذا انخفضت طاقة الإدخال إلى نطاق آمن لتشغيل المكرر ، فسيقوم البرنامج بتشغيل المكرر مرة أخرى واستعادة جميع الوظائف على الفور.ومع ذلك ، إذا ظلت طاقة الإدخال كبيرة جدًا وخطيرة على الشبكة ، فسيتم إغلاقها تمامًا.في مثل هذه الحالة ، تكون الإشارة قوية جدًا لاستخدام المكرر.
مكرر الهاتف المحمول التطبيقات:
1) هوائي المانح: يوصى باستخدام هوائي لوحة عريضة النطاق (7 ~ 14dBi كسب) أو هوائي Yagi ، يفضل استخدام الهوائي مع الاتجاه الجيد والكسب العالي والديكور إذا كان في المناطق الحضرية.
2) دور: يلتقط الإشارات من البرج ، ويرسلها إلى المعزز عبر الكابلات ، وفي نفس الوقت ، ينقل الإشارات المتنقلة المضخمة من المعزز إلى البرج.
3) هوائي الخادم: يوصى باستخدام هوائي داخلي أو هوائي لوحة.يعد Omni الداخلي مناسبًا للمناطق المفتوحة على مصراعيها حيث يمكن إشعاع الإشارات من المركز إلى المناطق المحيطة ، في حين أن اللوحة الداخلية مناسبة لتلك المناطق الضيقة والطويلة ، مثل الأنفاق والممرات والمصاعد وما إلى ذلك.
4) الكابلات: الكابلات المحورية 5D-FB أو 7D-FB.
5) مزود الطاقة: محول الطاقة الداعم ، معيار سطح المكتب.عادة ما تكون متصلة مباشرة بمأخذ الطاقة.ولكن يفضل أن يكون مزودًا بمفتاح هواء ، يجب توصيل التأريضات وأحيانًا مانع الصواعق.
مكرر الهاتف المحمول تحديد:
| تخصيص | الإرسال | الهابطة | |
| تكرار | WCDMA2100 ميجا هرتز | 1920 - 1980 ميجا هرتز | 2110 - 2170 ميجا هرتز |
| عملية النطاق الترددي | نطاق عريض | ||
| يكسب | ≥ 75 ديسيبل | ≥80 ديسيبل | |
| انتاج الطاقة | ≥23 ديسيبل | ≥27 ديسيبل | |
| MGC (التحكم اليدوي في الكسب) | نطاق 31 ديسيبل / خطوة 1 ديسيبل | ||
| تموج في النطاق | 8 ديسيبل | ||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||
| VSWR | ≤2.0 | ||
| التحكم الآلي في المستوى | ≥20 ديسيبل | ||
| منتجات التحويل البيني | ≤ -40 ديسيبل | ||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36dBm / 30 كيلو هرتز | |
| 1 جيجا هرتز ~ 12.75 جيجا هرتز | ≤ -30dBm / 30 كيلو هرتز | ||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||
| MTBF | > 50000 ساعة | ||
| تأخير الوقت | ≤1.5μs | ||
| معاوقة | 50Ω | ||
| مزود الطاقة | الإدخال: تيار متردد 110 ~ 240 فولت ؛الإخراج: DC 9V / 5A | ||
| إنذار LED | ليد اشارة | DC ON / OFF | |
| ال اي دي ذكي | تشغيل / إيقاف الوظيفة الذكية | ||
| AGC إنذار | إنذار أحمر عند ALC 5dB-10dB | ||
| إنذار ISO | إنذار أحمر عند ALC 20dB-25dB ، ثم سيتم إيقاف تشغيل المكرر تلقائيًا. إعادة التشغيل التلقائي بعد دقيقتين. | ||
| المواصفات الميكانيكية | |||

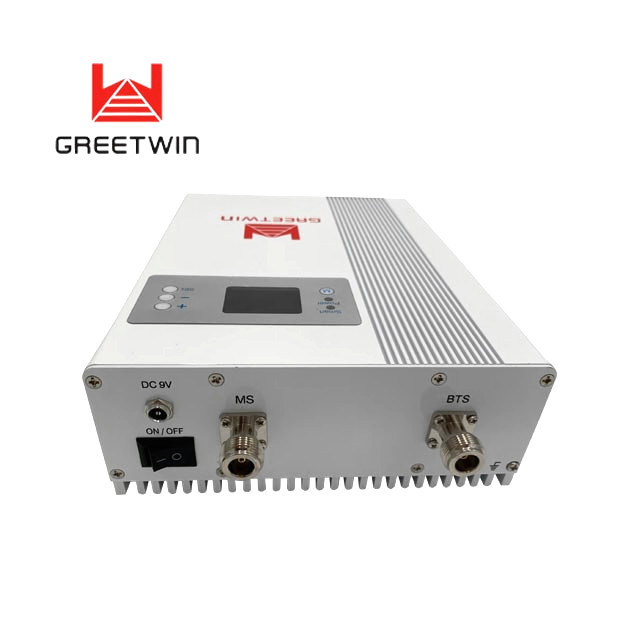

| موصل RF | N- أنثى | ||
| استهلاك الطاقة | 25 واط | ||
| درجة حرارة التشغيل | -10 “ƒ ~ + 55” | ||
| ظروف البيئة | IP40 (داخلي) | ||
| نوع التثبيت | التثبيت على الحائط | ||
| الأبعاد (D x W x H) | 228 * 170 * 65 ملم | ||
| وزن | 3.5 كيلو جرام | ||
