| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-37DR-T
1 قطع
قابل للتفاوض
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

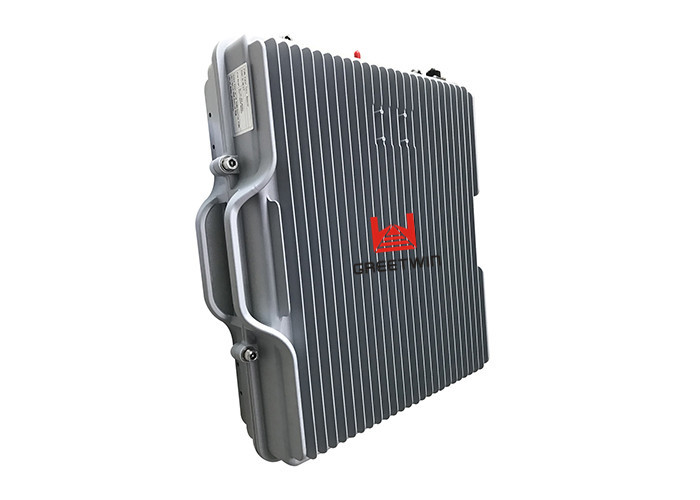

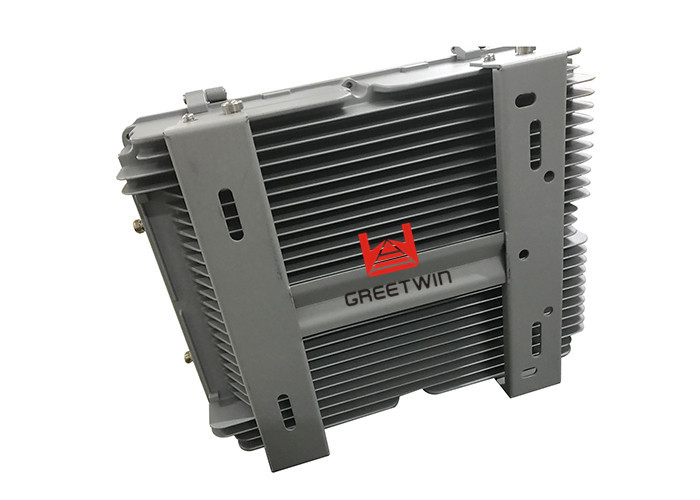

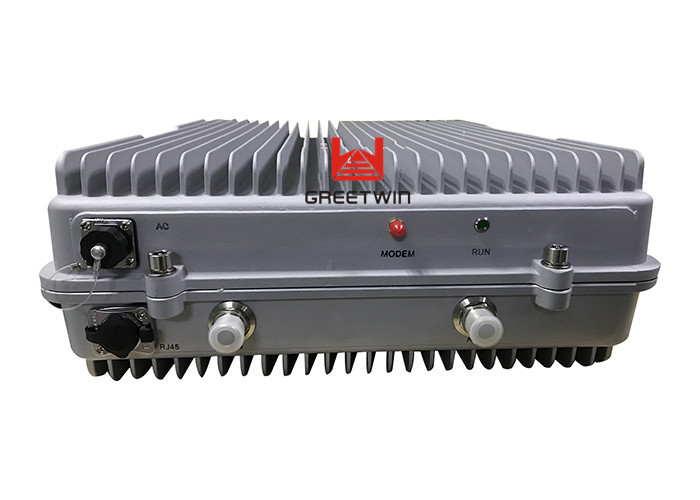

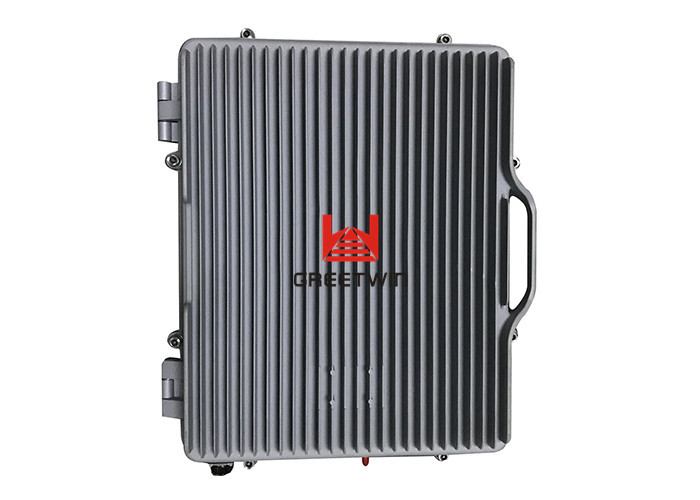

37dBm 460MHz قناة انتقائية الرقمية مكرر TETRA مع عرض النطاق الترددي 12.5 كيلو هرتز
مقدمة مكرر رقمي:
المكرر الرقمي GW-37DR-T هي أبسط طريقة لتوسيع منطقة التغطية عن طريق تضخيم الإشارة الواردة.يدعم المكرر تكوين الوصلة الصاعدة / الهابطة في الوضع الانتقائي للقناة للسماح لمهندس التردد اللاسلكي بالكثير من المرونة والأمان للتخطيط لشبكة التغطية الخاصة بهم.نظرًا لأن بيئة التثبيت الخاصة بـ Repeater قد تكون حرجة.يستخدم المكرر الرقمي خزانة IP65 مع تصميم فعال للمشتت الحراري للسماح للوحدة بالعمل بأمان في كل من البيئة الداخلية والخارجية.بالإضافة الى، GW-37DR-T يمكن القيام بالإشراف عن بعد من خلال مودم RF أو إيثرنت.
مكرر رقمي سمات
• الخطية العالية PA؛مكاسب عالية للنظام ›
• دعم شبكة متعددة المشغلين في وقت واحد
â تقنية ALC الذكية ›
• ازدواج كامل وعزل عالي من الوصلة الصاعدة إلى الوصلة الهابطة '
â عملية تلقائية عملية مريحة ›
• تقنية متكاملة مع أداء موثوق ؛
• مراقبة محلية وعن بعد (اختياري) مع إنذار تلقائي للأعطال وجهاز تحكم عن بعد ؛
• تصميم مقاوم للعوامل الجوية للتثبيت في جميع الأحوال الجوية ؛
مكرر رقمي التطبيقات
لتوسيع تغطية الإشارة للمنطقة العمياء لإشارة التعبئة حيث تكون الإشارة ضعيفة أو غير متوفرة.
في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى وما إلى ذلك.
داخلي: الفنادق ومراكز المعارض والطوابق السفلية ومراكز التسوق والمكاتب وغرف التعبئة وما إلى ذلك.
ينطبق بشكل أساسي على مثل هذه الحالة:
يمكن للمكرر العثور على مكان التثبيت الذي يمكنه استقبال إشارة BTS النقية بمستوى قوي بما يكفي لأن مستوى Rx في موقع المكرر يجب أن يكون أكثر من 75dBm ؛
ويمكن أن تلبي متطلبات عزل الهوائي لتجنب التذبذب الذاتي.
مكرر رقمي المواصفات الفنية:
| الإرسال | الهابطة | |
| تردد العمل (قابل للتخصيص) | 450-455 ميجا هرتز | 460-465 ميجا هرتز |
| عرض النطاق الترددي لتصفية إشارة القناة | 12.5 كيلو هرتز | |
| عدد القنوات الفرعية | 8 قنوات. مثل، DL: 460.9125 ميجا هرتز و 461.1125 ميجا هرتز UL: 450.9125 ميجا هرتز و 451.1125 ميجا هرتز | |
| الأعلى.مستوى الإدخال (غير مدمر) | -10 ديسيبل | |
| الأعلى.طاقة الإخراج (قابلة للتخصيص) | 33 ديسيبل | |
| الأعلى.يكسب | 85 ديسيبل ± 2 | |
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | |
| التحكم التلقائي في المستوى (ALC) | > 30 ديسيبل | |
| نسبة الموجة الدائمة للجهد (VSWR) | ≤ 1.5 | |
| الرقم الضوضاء | ≤ 5 ديسيبل | |
| تموج في النطاق | ≤ ثلاثي الأبعاد | |
| EVM (٪) | ≤5 | |
| التعديل البيني من الدرجة الثالثة | ≤ -45 ديسيبل | |
| تأخير النظام | ≤ 20 μSec | |
| I / O معاوقة | 50Ω | |
| موصل RF | نوع N (أنثى) / قابل للتغيير / قاع الغلاف | |
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | |
| نطاق الرطوبة النسبية | ≤ 95٪ (بدون تكاثف) | |
| مزود الطاقة (قابل للتخصيص) | تيار مستمر 28 فولت / تيار متردد 220 فولت ، 50/60 هرتز | |
| استهلاك الطاقة | ≤ 300 واط | |
| امدادات الطاقة الاحتياطية (اختياري) | 4 ساعات | |
| مستوى الغلاف | IP65 | |
| Dimensions | 447 × 357 × 80 ملم | |
| وزن | ≤ 15 كجم | |
عندما تختار رقم القناة.
يرجى الملاحظة،
460 + (N * 0.0125) = 460.9125 ميجا هرتز ،
N هو رقم القناة.العدد = 73
460 + (N * 0.0125) = 461.1125 ميجا هرتز ،
N هو رقم القناة.العدد = 89
