| الكمية: | |
|---|---|
قوانغدونغ ، الصين
جريتوين
SGS ، ISO9001 ، CE ، ROHS
GW-43C- FSR
1
7 أيام
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
1000

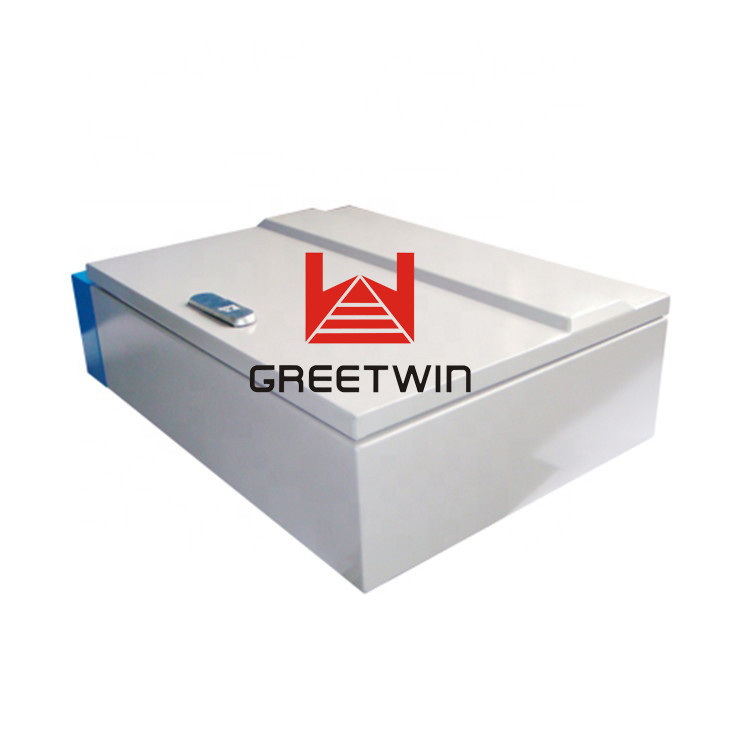

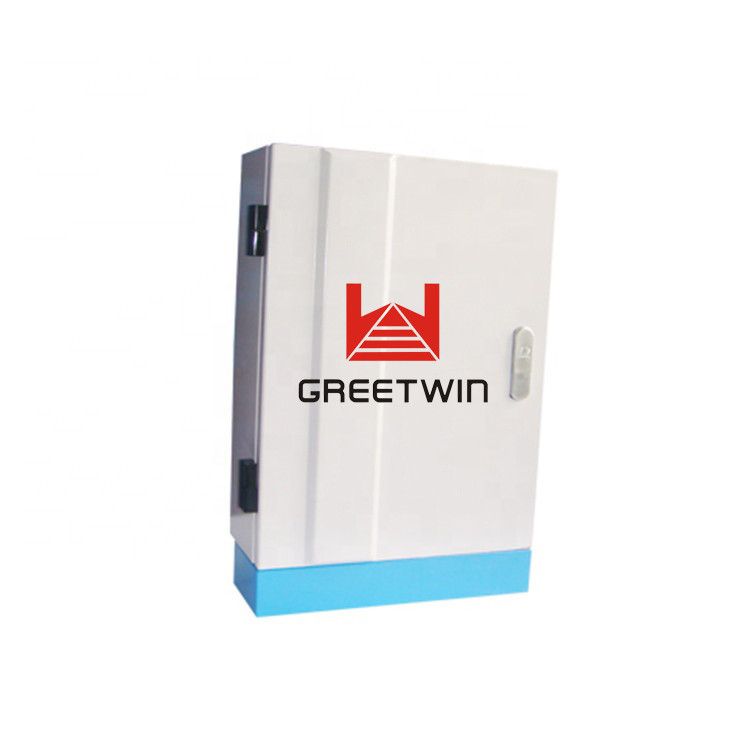

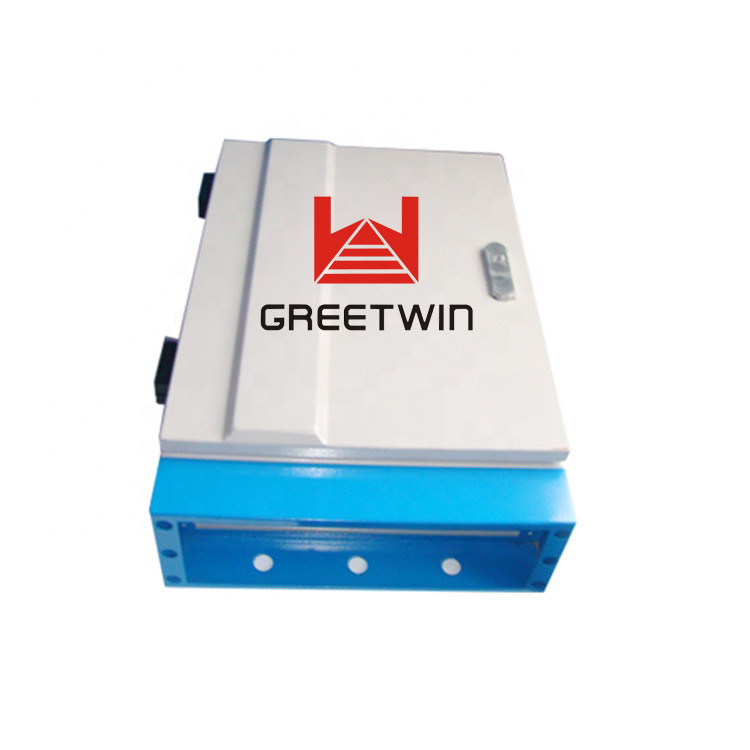

43dBm في الهواء الطلق 850 ميجاهرتز الهاتف المحمول خارج النطاق التردد التحول مكرر إشارة
| العنصر رقم GW-43C-FSR | وحدة المتبرعين | وحدة التحكم عن بعد | |||
| GSM / UMTS850 | |||||
| تردد العمل (حسب الطلب) | الإرسال | 824 ~ 849 ميجا هرتز | |||
| الهابطة | 869 ~ 894 ميغا هيرتز | ||||
| عرض النطاق الترددي العامل | 25 ميجا هرتز | ||||
| تردد الارتباط (حسب الطلب) | الإرسال | 1430 ~ 1455 ميجا هرتز | |||
| الهابطة | 1560 ~ 1585 ميجا هرتز | ||||
| الأعلى. مدخلات الطاقة (غير مدمرة) | 10 ديسيبل | ||||
| مسافة الإرسال | ≤ 20 كم | ||||
| خطأ التردد | ≤ 0.05 جزء في المليون | ||||
| تشويه الطور بجانب Bوالعرض | ≤ 6.1 درجة (RMS) & ≤ 24.5 درجة (الذروة) | ||||
| حجم متجه الخطأ (EVM) | 12.5٪ | ||||
| الحد الأقصى لطاقة الإخراج | الإرسال | -5 ± 2dBm (وصول الكابل) | 33 ± 2 ديسيبل | ||
| الهابطة | 37 ± 2 ديسيبل | 43 ± 2 ديسيبل | |||
| أقصى ربح | 45 ± 3dB (الوصول إلى الكبل) | 95 ± 2 ديسيبل | |||
| كسب نطاق التعديل | 1 ~ 31 ديسيبل @ خطوة 1 ديسيبل | ||||
| VSWR | ≤ 1.5 | ||||
| الرقم الضوضاء | ≤ 5 ديسيبل (فقط للوصلة الصاعدة) | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز: ≤ -36dBm / 30 كيلو هرتز | ||||
| 1 جيجا هرتز ~ 12.75 جيجا هرتز: ≤ -30dBm / 30 كيلو هرتز | |||||
| تموج في النطاق | ≤ ± 3dB | ||||
| تأخير النظام | ≤ 10 μSec | ||||
| I / O معاوقة | 50Ω | ||||
| موصل RF | نوع N (أنثى) | ||||
| نطاق درجة حرارة | التشغيل: -25 ° C ~ + 55 ° C / التخزين: -30 ° C ~ + 60 ° C | ||||
| نسبي حأوموتريتي نطاق | ≤ 95٪ (بدون تكاثف) | ||||
| مزود الطاقة (Cمخصص) | DC-48V | AC220V ، 50/60 هرتز | |||
| استهلاك الطاقة | ≤ 120 واط | ≤ 200 واط | |||
| Dimensions | 428 * 328 * 175 ملم | 428 * 328 * 175 ملم | |||
| وزن | ≤ 15 كجم | ≤ 15 كجم | |||
| طلب | داخلي أو خارجي (IP65) | ||||
| Local Control | جهاز كمبيوتر + USB ونقطة اتصال WiFi | ||||
| المراقبة عن بعد (اختياري) | مودم لاسلكي (عبر الرسائل القصيرة) | ||||
| وظيفة مراقبة NMS (اختياري) | إنذار في الوقت الحقيقي لحالة الباب ، ودرجة الحرارة ، وإمدادات الطاقة ، و VSWR ، وما إلى ذلك ؛ جهاز التحكم عن بعد مثل تشغيل / إيقاف ، زيادة / تقليل طاقة الإخراج ، إلخ ؛ حالة الوقت الفعلي لطاقة الإخراج / الإدخال ، وكسب UL / DL ، وجميع حالات المكرر وما إلى ذلك. | ||||
دليل مكرر الإشارة
تم تصميم مكرر تحويل التردد (FSR) لحل مشاكل إشارة الهاتف المحمول الضعيفة ، والتي يمكن أن توسع تغطية أكبر من مكرر التردد اللاسلكي وتقليل الاستثمار في المناطق التي لا يُسمح فيها باستخدام الألياف البصرية أو الكابلات المخصصة.
يتكون النظام من جزأين: وحدة المتبرع والوحدة البعيدة.تستقبل وحدة المانحين إشارة BTS (محطة الإرسال والاستقبال الأساسية) عبر إرسال RF في الهواء الطلق أو قارنة التوصيل المباشر المغلقة بـ BTS ، ثم تقوم بتحويلها من تردد العمل إلى تردد الارتباط ، وتنقل الإشارة المكبرة إلى الوحدة البعيدة التي ستعيد تحويل الإشارة إلى تردد العمل وتقديم الإشارة إلى المناطق التي تكون فيها تغطية الشبكة غير كافية.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.
ميزات مكرر الإشارة
1. خارج النطاق FSR: تردد الارتباط خارج نطاق العمل
2. غلاف سبائك الألومنيوم مع حماية IP65 لديه مقاومة عالية للغبار والماء والتآكل
3.تداخل منخفض مع BTS من خلال اعتماد مكبر خطي بكسب عالٍ وضوضاء منخفضة
4. اعتماد مرشح مع انتقائية عالية وخسارة إدراج منخفضة يزيل التداخل بين الوصلة الصاعدة والهابطة
5. يوفر منفذ USB ارتباطًا بجهاز كمبيوتر محمول للإشراف المحلي أو بالمودم اللاسلكي المدمج للتواصل مع NMS (نظام إدارة الشبكة) الذي يمكنه الإشراف عن بُعد على حالة عمل المكرر وتنزيل المعلمات التشغيلية إلى المكرر
الملحقات الموصى بها
1) هوائي المتبرع: سجل الهوائي الدوري (9dBi ، 806-960 / 1710-2700MHz)
2) هوائي الخدمة: Omni Ceiling Antenna (3dBi، 806-960 / 1710-2700MHz)
3) كبل محوري 5D-FB مع موصل (طول الكابل اختياري)

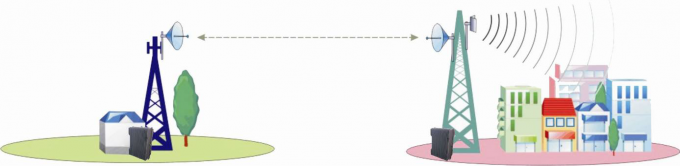

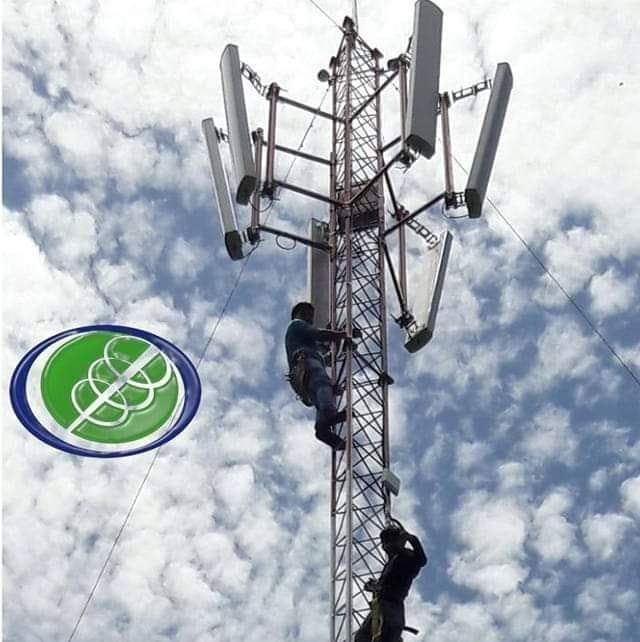

مخطط تطبيق مكرر الإشارة
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
| في الخارج: | المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى ... |
| داخلي: | الفنادق ومراكز المعارض والطوابق السفلية ومراكز التسوق والمكاتب ومواقف السيارات ... |
س 1.لماذا لا تزال هناك إشارة بعد تركيب الجهاز؟
1. تحقق من الطاقة على الداعم وإمدادات الطاقة.
2. تحقق من أن موصل الهوائي الخارجي محكم أم لا.
3. تحقق من أن موصلات كابل الترددات اللاسلكية محكمة أم لا.
4. تحقق من أن الإشارة الخارجية قوية بما يكفي أم لا.
5. تحقق للتأكد من تركيب الهوائي بشكل صحيح.
6. تحقق من أن موصل الهوائي الداخلي محكم أم لا.
7. تحقق من نوع الكابل مناسب أم لا.
س 2.لماذا قوة الإشارة ضعيفة للغاية على حافة المنطقة؟
1. تحقق من الإشارة الخارجية واتجاه الهوائي.
2. تحقق من المعزز مكسب كامل أم لا.
3. تحقق من إحكام كافة الموصلات.
4. قم بتغيير موقع الهوائي الخارجي / الداخلي.
5. تحقق من نوع الكابل مناسب أم لا.
6. نشر المزيد من الهوائيات الداخلية.
س 3.بعد تشغيل المعزز ، لماذا الإشارات غير مستقرة؟
1. التحقق من المسافة بين هوائي المتبرع وهوائي الخادم قريبة جدًا من بعضهما البعض؟تحقق من LED
من التعزيز للتأكد من أن الإنذارات خضراء.
2. فحص الإشارات الصادرة من هوائي المتبرع سواء كانت مستقرة أم لا؟
3. قم بتوصيل النظام مرة أخرى إذا كان الاتصال غير صحيح.
س 4.لماذا لا يكون مؤشر LED المعزز للطاقة مضيئًا؟
1. التحقق من نطاق طاقة التيار المتردد للإدخال المشار إليه في محول الطاقة ما إذا كان يتوافق مع النطاق المحلي
نظام التشغيل.
2. فحص محول الطاقة سواء وصل الجهاز بشكل صحيح وثابت أم لا.
3. فحص محول الطاقة ما إذا كان تالفًا أم لا.لاختبار جهد الخرج سواء كان متطابقا مع
التي تشير إلى محول الطاقة أو لا بواسطة المتر المتعدد
