| الكمية: | |
|---|---|
الصين
GREETWIN
SGS ، ISO9001 ، CE ، ROHS
GW-20DW
1 قطع
USD155.5-USD185.5 قطعة
كرتون مع رغوة البولي ايثيلين
3 أيام عمل بعد استلام الدفع
T / T ، L / C ، ويسترن يونيون ، موني جرام
5000 قطعة في الشهر

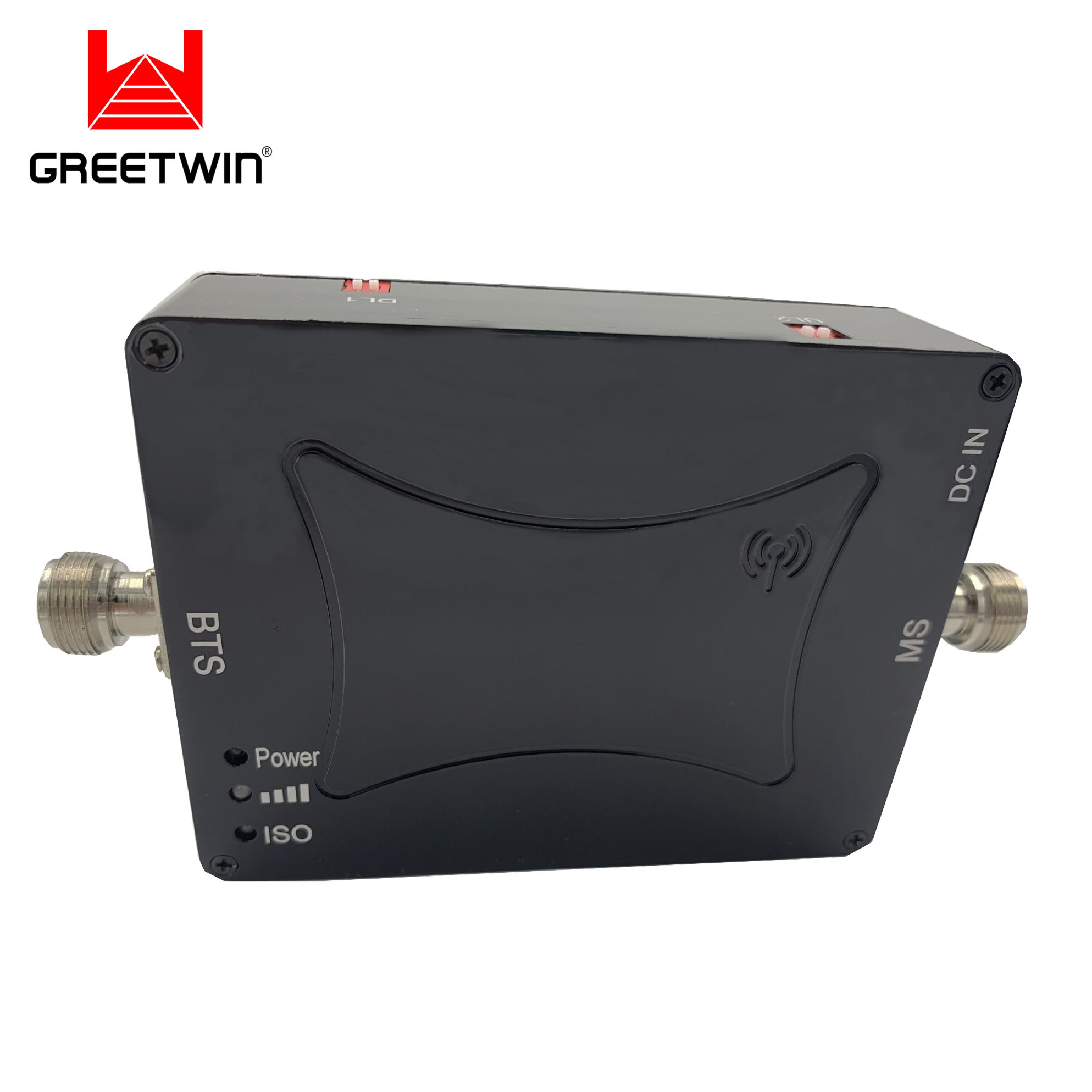

1800 2100 ميجا هرتز 2 جرام 3 جرام شبكة مكرر الخلوي مكرر شبكة جي إس إم إشارة الداعم
| نطاق الترددات | الإرسال | الهابطة | |||
| DCS1800 ميجا هرتز | 1710-1785 ميجا هرتز | 1805-1880 ميجا هرتز | |||
| WCDMAMHz | 1805-1880 ميجا هرتز | ||||
| الأعلى.يكسب | 65ديسيبل±2ديسيبل | 65ديسيبل±2ديسيبل | |||
| الأعلى.انتاج الطاقة | 20ديسيبل±2ديسيبل | 20 ديسيبل±2ديسيبل | |||
| عرض النطاق | نطاق عريض | ||||
| التحكم اليدوي في الكسب | 31 ديسيبل / 1 ديسيبل الخطوة | ||||
| ALC | > 20 ديسيبل | ||||
| تموج في النطاق | ≤ 8ديسيبل | ||||
| الرقم الضوضاء | ≤ 6 ديسيبل | ||||
| VSWR | 2.0 | ||||
| تعديل | ≤ -40ديسيبل | ||||
| انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | ≤ -36 ديسيبل | |||
| 1 ~ 12.75 جيجا هرتز | ≤ -30 ديسيبل | ||||
| تأخير الوقت | ≤ 1.5 ميكرو ثانية | ||||
| تردد الاستقرار | ≤ 0.01 جزء في المليون | ||||
| MTBF | > 50000 ساعة | ||||
| معاوقة | 50 أوم | ||||
| مزود الطاقة | تيار متردد 90-264 فولت ، تيار مستمر 9الخامس/5A | ||||
| ليد اشارة | مؤشر الطاقة | ||||
| LED إنذار | Red | تذبذب ذاتي أو إشارة دخل قوية | |||
| لون أخضر | طبيعي | ||||
| المواصفات الميكانيكية | |||||
| موصل RF | N- أنثى | ||||
| يُحوّل | مفتاح الطاقة ، مفتاح التحكم اليدوي | ||||
| تبريد | المبرد الحراري للتبريد | ||||
| رطوبة | <90٪ | ||||
| درجة حرارة التشغيل | -10درجة مئوية ~ +55درجة مئوية | ||||
| ظروف البيئة | IP40 | ||||
| نوع التثبيت | التثبيت على الحائط | ||||
| بحجم | 204 * 128 * 15 ملم | ||||
| وزن | <1.5كلغ | ||||
دليل استخدام المنتج
تعد سلسلة مقوي الإشارة الداخلية (معزز الإشارة) حلاً مثاليًا للنظام اللاسلكي في الشركات الصغيرة / المتوسطة والمستخدمين المنزليين الذين يتطلعون إلى تعزيز الاتصال اللاسلكي الداخلي.يتم توصيله عبر كبل متحد المحور إلى Donor Antenna وهوائي الخدمة ، ويتم وضع Donor Antenna خارج المبنى حيث يسهل الوصول إلى إشارة BTS ، ويتم وضع هوائي الخدمة في المبنى حيث يمكنه تمديد التغطية الراديوية إلى المنطقة العمياء.والتحكم التلقائي في الكسب (AGC) لتجنب زيادة التشبع المعزز ، وبالتالي الحفاظ على جودة صوت عالية وتجنب إضافة التداخل إلى الشبكة.مع تصميم جيد المظهر وصغير الحجم يجعلها جذابة أيضًا.إلى جانب ذلك ، فإن ميزة التثبيت السهلة هي أيضًا للعملاء الأفراد لتثبيت المعزز بأنفسهم ، ولا يحتاج إلى الكثير من المعرفة المهنية والأداة.يعمل النطاق المزدوج على تحسين إشارات الهاتف المحمول دون أي تأثير سلبي على صحة الإنسان.
سمات
1. حل فعال من حيث التكلفة لمناطق الإشارة الضعيفة ، ويقلل من مكالمات الانقطاع / التوقف.
2. الحجم الصغير ، استهلاك الطاقة المنخفض ، سهولة التركيب ، غطاء رائع.
توسيع وتمديد إشارة المحطة القاعدية.
تحسين جودة الإشارة والمصدر
3. تغطية حوالي 3000 ~ 6000m² بدون كتلة أو عائق.
4. تصميم خطي عالي ، تصميم وظيفة ALC ، تدخل منخفض في BTS.
5. دعم أي أجهزة خلوية (الصوت والبيانات والفيديو)
6. تقوية إشارة النطاق العريض ، أو تخصيص معزز النطاق الانتقائي.
مزايا
لوحة العرض الرقمية ، إعداد الوضع الذكي
تسمى الوظيفة الذكية والتي يمكن تنشيطها عبر لوحة العرض الرقمية.
يمكن للمستخدمين اختيار نظام الكسب والعمل عن طريق لوحة LED الرقمية.
اضبط المعلمات التقنية بشكل بسيط وفعال ، وهذا أسهل من DIP Switch.
الحزمة القياسية
1) AC90-264V ، DC 9V / 5A محول إمداد الطاقة 1 قطعة
2) سلك طاقة التيار المتردد (معيار الاتحاد الأوروبي / الولايات المتحدة / المملكة المتحدة / سا / الصين ، إلخ) 1 قطعة
3) طقم التثبيت 1 قطعة
4) دليل المستخدم 1 قطعة
مخطط التطبيق
نقوم بتصنيع معززات الإشارة حسب متطلباتك.
ترددات الدعم:
نطاق واحد ، ثنائي الموجات ، ثلاثي الموجات ، رباعي الموجات ، نطاق كوينت لخياراتك.
فرقة واحدة:
Tetra400MHz، CDMA450 MHz، LTE700MHz، LTE800MHz، iDEN800، CDMA 800 / GSM850 MHz، GSM 900MHz، EGSM900، AWS1700 / 2100MHz، DCS1800 MHz، LTE1800 MHz، PCS1900 MHz، 3G WCDMA 2100 MHz، LTE2600MHz، إلخ.
النطاق المزدوج:
GSM900 + 1800، EGSM900 + 1800، GSM900 + PCS1900، GSM900 + LTE2600، GSM900 + 3G 2100، EGSM900 + WCDMA، GSM850 + PCS1900، GSM850 + AWS1700، CDMA800 + WCDMA، CDMA800 + 1800،1800 + 3G 2100، 2100 + LTE2600، LTE700 + PCS1900 ،
LTE800 + إيGSM900 ، إلخ.
ثلاثي الفرقة:
GSM900 + DCS1800 + 3G2100 ، 1800 + 2100 + LTE2600 ، LTE800 + GSM900 + 1800 ،
GSM900 + 1800 + LTE2600 ، GSM900 + 2100 + LTE2600 ، EGSM900 + WCDMA + LTE2600 ، GSM850 + PCS1900 + AWS1700 ، GSM850 + PCS1900 + LTE2600 ،
LTE700 + PCS1900 + AWS1700 ، إلخ.
رباعية الموجات:
GSM900 + 1800 + 2100 + LTE2600 ، EGSM900 + 1800 + 2100 + LTE2600 ،
LTE800 + GSM900 + 1800 + WCDMA، LTE800 + EGSM900 + 1800 + WCDMA، LTE800 + GSM900 + WCDMA + LTE2600، LTE800 + EGSM900 + WCDMA + LTE2600 ، إلخ.
الفرقة الخماسية:
LTE800 + GSM900 + 1800 + 2100 + LTE2600
LTE800 + EGSM900 + 1800 + 2100 + LTE2600
LTE700 (12/17) + LTE700 (14) + GSM850 + PCS1900 + AWS1700 / 2100 ، إلخ.
يجب أن يكون معزز الإشارة متوافقًا مع الترددات المستخدمة في بلدك.
يرجى الاتصال بـ GREETWIN TECH للحصول على التفاصيل.
س 1.لماذا لا تزال هناك إشارة بعد تركيب الجهاز؟
1. تحقق من الطاقة على الداعم وإمدادات الطاقة.
2. تحقق من أن موصل الهوائي الخارجي محكم أم لا.
3. تحقق من أن موصلات كابل الترددات اللاسلكية محكمة أم لا.
4. تحقق من أن الإشارة الخارجية قوية بما يكفي أم لا.
5. تحقق للتأكد من تركيب الهوائي بشكل صحيح.
6. تحقق من أن موصل الهوائي الداخلي محكم أم لا.
7. تحقق من نوع الكابل مناسب أم لا.
س 2.لماذا قوة الإشارة ضعيفة للغاية على حافة المنطقة؟
1. تحقق من الإشارة الخارجية واتجاه الهوائي.
2. تحقق من المعزز مكسب كامل أم لا.
3. تحقق من إحكام كافة الموصلات.
4. قم بتغيير موقع الهوائي الخارجي / الداخلي.
5. تحقق من نوع الكابل مناسب أم لا.
6. نشر المزيد من الهوائيات الداخلية.
س 3.بعد تشغيل المعزز ، لماذا الإشارات غير مستقرة؟
1. التحقق من المسافة بين هوائي المتبرع وهوائي الخادم قريبة جدًا من بعضهما البعض؟تحقق من LED
من الداعم ل
تأكد من لون المنبهات باللون الأخضر.
2. فحص الإشارات الصادرة من هوائي المتبرع سواء كانت مستقرة أم لا؟
3. قم بتوصيل النظام مرة أخرى إذا كان الاتصال غير صحيح.
س 4.لماذا لا يكون مؤشر LED المعزز للطاقة مضيئًا؟
1. التحقق من نطاق طاقة التيار المتردد للإدخال المشار إليه في محول الطاقة ما إذا كان يتوافق مع النطاق المحلي
نظام التشغيل.
2. فحص محول الطاقة سواء وصل الجهاز بشكل صحيح وثابت أم لا.
3. فحص محول الطاقة ما إذا كان تالفًا أم لا.لاختبار جهد الخرج سواء كان متطابقا مع
التي تشير إلى محول الطاقة أو لا بواسطة المتر المتعدد
