لاسلكي - وصول الألياف الضوئية تيترا المحمول إشارة مكرر ، خلوي إشارة مكرر

VHF400MHz مكرر إشارة متنقل للألياف الضوئية تيترا وصول لاسلكي

مكرر الألياف الضوئية للوصول اللاسلكي وصف:

يعتمد مستخدمو الأجهزة المحمولة اليوم على الاتصالات اللاسلكية فيما يتعلق بالصوت والبيانات وحتى اتصالات الفيديو.حتى المنازل والشركات قد تعتمد على الاتصال اللاسلكي ، خاصةً أولئك الذين ليسوا في المناطق الحضرية أو الضواحي التي تخدمها FTTH (الألياف إلى المنزل) أو FTTC (الألياف حتى الرصيف.) يستخدم بعضنا في الأعمال التجارية مصطلح FTTW للألياف إلى اللاسلكي ، نظرًا لأن الاتصال اللاسلكي يعتمد على الألياف في العمود الفقري للاتصالات وزيادة الاتصال بالهوائيات اللاسلكية ، بغض النظر عن أنواع الشبكات اللاسلكية التي نستخدمها.

جريتوين تم تصميم نظام مكررات الألياف الضوئية لحل مشاكل إشارة الهاتف المحمول الضعيفة ، والتي تعد أرخص بكثير من إعداد محطة أساسية جديدة (BTS).التشغيل الرئيسي لنظام مكررات التردد اللاسلكي: بالنسبة للوصلة السفلية ، يتم تغذية الإشارات من BTS إلى الوحدة الرئيسية (MU) ، ثم تقوم MU بتحويل إشارة التردد اللاسلكي إلى إشارة الليزر ثم تغذيها بالألياف لنقلها إلى الوحدة البعيدة (RU).ثم تقوم RU بتحويل إشارة الليزر إلى إشارة RF ، واستخدام مضخم الطاقة لتضخيم الطاقة العالية إلى IBS أو هوائي التغطية.بالنسبة للوصلة الأعلى ، هي عملية عكسية ، يتم تغذية الإشارات من هاتف المستخدم المحمول إلى منفذ MS في MU.عبر وحدة الإرسال المزدوجة ، يتم تضخيم الإشارة بواسطة مضخم منخفض الضوضاء لتحسين قوة الإشارة.ثم يتم تغذية الإشارات إلى وحدة الألياف الضوئية RF ثم تحويلها إلى إشارات ليزر ، ثم يتم نقل إشارة الليزر إلى MU ، ويتم تحويل إشارة الليزر من RU إلى إشارة RF بواسطة جهاز الإرسال والاستقبال البصري RF.ثم يتم تضخيم إشارات التردد الراديوي إلى المزيد من إشارات القوة التي يتم تغذيتها إلى محطة BTS.

تم تصميم مكرر الألياف البصرية (FOR) لحل مشاكل إشارة الهاتف المحمول الضعيفة في هذا المكان: بعيدًا عن BTS (محطة الإرسال والاستقبال الأساسية) ولديه شبكة كبلات ألياف ضوئية تحت الأرض.
يتكون نظام FOR بأكمله من جزأين: وحدة المتبرع والوحدة البعيدة.إنها تنقل وتضخيم الإشارة اللاسلكية بشفافية بين BTS (محطة الإرسال والاستقبال الأساسية) والهواتف المحمولة عبر كابلات الألياف الضوئية.

تلتقط وحدة المانحين إشارة BTS عبر قارنة توصيل مباشرة مغلقة إلى BTS (أو عبر إرسال RF في الهواء الطلق عبر هوائي المانح) ، ثم تقوم بتحويلها إلى إشارة بصرية وتنقل الإشارة المكبرة إلى الوحدة البعيدة عبر كابلات الألياف الضوئية.ستعيد الوحدة البعيدة تحويل الإشارة الضوئية إلى إشارة RF وتوفر الإشارة إلى المناطق التي تكون فيها تغطية الشبكة غير كافية.ويتم أيضًا تضخيم إشارة الهاتف المحمول وإعادة إرسالها إلى BTS عبر الاتجاه المعاكس.

وفقًا لطريقة استقبال إشارة BTS من قبل وحدة المانحين ، يتوفر نوعان من FOR:
الوصول إلى الكابل لـ: لتلقي إشارة BTS عبر قارنة التوصيل المباشر المغلقة إلى BTS (موصى به) ؛
الوصول اللاسلكي لـ: لتلقي إشارة BTS عبر هوائي المانح (ينطبق في حالة عدم وجود كابل ألياف بصرية متصل بـ BTS) ؛يمكن تصنيفها إلى فئتين فرعيتين: انتقائية النطاق وقناة انتقائية.

مكرر الألياف الضوئية للوصول اللاسلكي سمات:

1. مستوى عال ، توافر عالي ، ملائم للصيانة ؛

2. تتبنى المراقبة الداخلية الذكية ، وهي مريحة لتحديد الأعطال للصيانة ؛

3. استهلاك منخفض للطاقة ، تبديد حرارة ممتاز.

4. خطية عالية PA ، مكاسب عالية للنظام.

5. مراقبة محلية وعن بعد (اختياري) مع إنذار خطأ أوتوماتيكي وجهاز تحكم عن بعد ؛

6. حجم مضغوط ومرنة للتركيب والنقل.

7. تصميم مانعة لتسرب الماء للتثبيت في جميع الأحوال الجوية.

8. يمكن لمذكرة تفاهم واحدة أن تدعم 8 ROUs كحد أقصى ، وتوفر التكلفة وتسهل التثبيت.

ينطبق FOR بشكل أساسي على مثل هذه الحالة:
· توجد بالفعل شبكة كبلات ألياف ضوئية تحت الأرض تحت المنطقة المراد تغطيتها ؛
· هناك تضاريس انسداد ضخمة بين BTS والمنطقة المراد تغطيتها ؛
· المسافة بين BTS والمنطقة المراد تغطيتها هي 20 كم حولها.

بالمقارنة مع RFR (مكرر التردد اللاسلكي) و FSR (مكرر تغيير التردد) ، فإن FOR له المزايا والعيوب التالية:

طليعة:
لا مزيد من التذبذب الذاتي وسهولة اختيار موقع التثبيت ؛
بالنسبة لنوع الوصول إلى الكبل ، فإن إشارة BTS النقية التي تلتقطها وحدة المانحين ستقلل بشكل كبير من ضوضاء الإشارة ؛
يمكن تركيب وحدة التحكم عن بعد خارج تغطية BTS ؛
يمكن تحقيق تغطية كاملة بزاوية 360 درجة ؛
لا حاجة لشغل مورد التردد مثل تردد الارتباط.

يخدع:
· التكلفة الإجمالية للمعدات أعلى ؛
· مطلوب اتصال ليفي ضوئي بين وحدة المانحين والوحدة البعيدة.



مكرر الألياف الضوئية للوصول اللاسلكي طلب:
لتوسيع تغطية الإشارة أو ملء المنطقة العمياء للإشارة حيث تكون الإشارة ضعيفة أو غير متوفرة.
· في الهواء الطلق: المطارات والمناطق السياحية وملاعب الجولف والأنفاق والمصانع ومناطق التعدين والقرى والطرق السريعة
· داخلي: الفنادق ومراكز المعارض والطوابق السفلية ومراكز التسوق والمكاتب ومواقف السيارات.

ورقة البيانات:

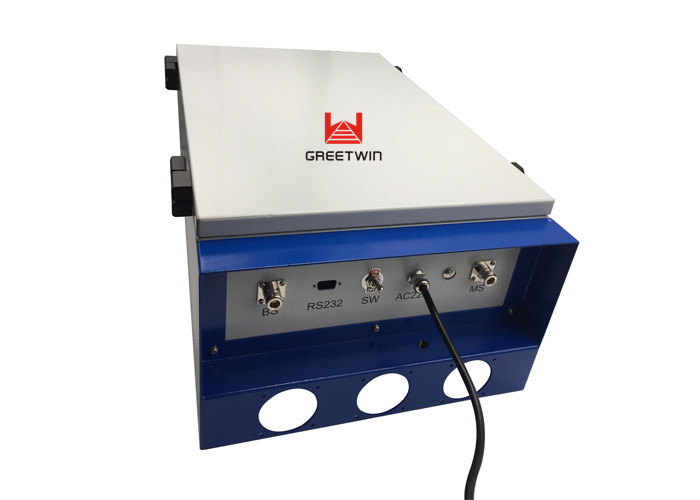

المواصفات الفنية للوحدة الرئيسية (MU):

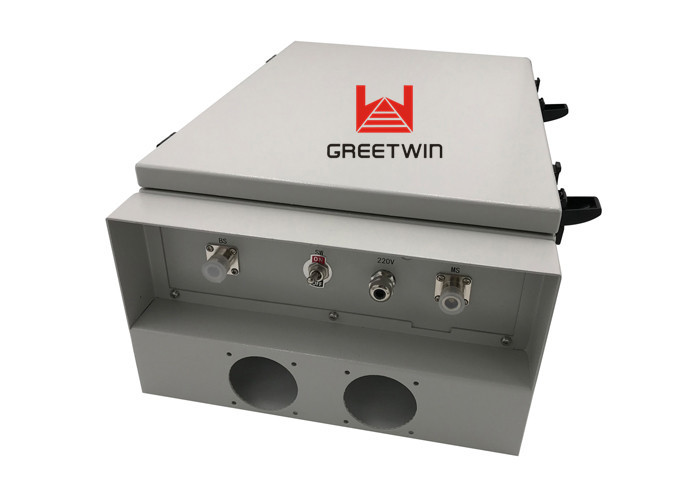

المواصفات الفنية للوحدة البعيدة:

المواصفات الفنية للنظام الكامل MOU + ROU:

مبدأ اختيار موقع التثبيت:

1. المثبتة في غير ذي صلة الموظفين ليس من السهل مكان الاتصال.ويسهل تزويد الطاقة وتزيين المكان ؛

2. هل لديك كابل تغذية ، انها مريحة وصلة الألياف الافتتاحية.

3. يجب أن يتجنب موقع التركيب مصدر الحرارة والرطوبة.

4. يجب أن يكون مكان التركيب جيد التهوية ، وتحتاج إلى تعليقه رأسيًا على الحائط أو الصاري ، من أجل ضمان تبديد الحرارة. عند التعليق ، يجب مراعاة من أعلى 50 سم والمسافة من أسفل ≥100 سم ؛

اتصال الألياف الضوئية

يجب أن تعتمد موصلات الألياف الضوئية نوع FC / PC ، بشكل عام مع غطاء حماية أسود يتوافق مع محول الضوء. يرجى استخدام أدوات تنظيف المنظفات للرش عند التوصيل.من أجل تجنب التأثير اللطيف على انتقال الضوء ، قم بزيادة فقد إدخال مسار الضوء. يرجى اتباع الصورة عند الانضمام: قم بتوصيل هدف الترباس في فتحة المفتاح (حسب الصورة) ، وشد بعد القابس: لا يمكن أن يكون ضيقًا جدًا أو فضفاضًا جدًا.خلاف ذلك ، سوف يؤثر ذلك على فقدان الموصل البصري.

ملاحظة: لا يتم تجعيد الكابل البصري ، ويحتاج إلى غطاء بحماية جيدة.
